练习：向模型面添加拔模

向模型面添加拔模

本练习演示了为模型中的面拔模的流程。

学习如何对面进行拔模以及如何编辑现有拔模特征。

单击此处下载练习文件。

启动练习：向模型面添加拔模。

打开零件文件

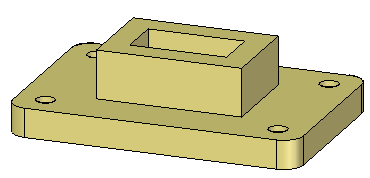

• 打开零件文件 draft.par。

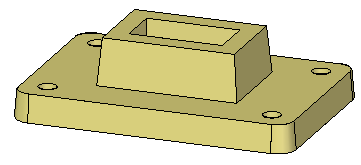

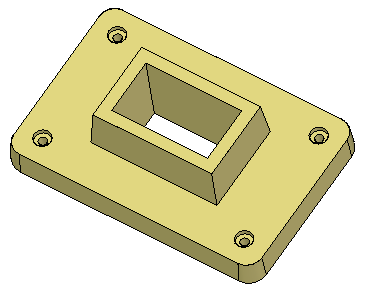

  将 5°拔模添加到基座板的竖直面、凸台的外部面以及除料面上的链。

向基座板添加拔模

1. 在主页选项卡→实体组中，选择拔模命令 。

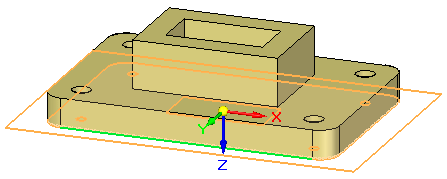

2. 选择基座板的底面作为拔模平面。拔模角在拔模平面上旋转。

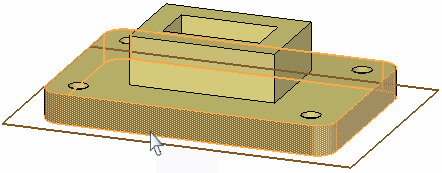

3. 选择面的链，如图所示。

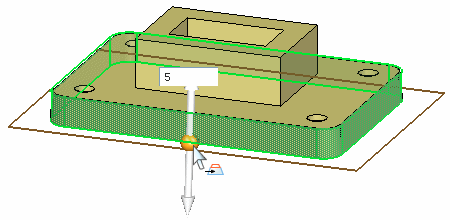

4. 单击方向手柄的原点以定义向内方向。在动态编辑框中键入 5 作为拔模角度，然后按下 Enter 键。



向凸台添加拔模

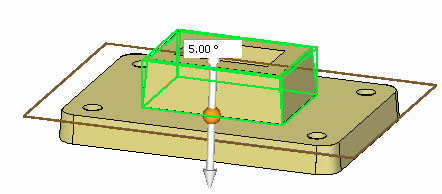

• 使用向内方向，将 5°拔模添加到凸台的四个面。使用基座板的顶面作为拔模平面。





向除料面添加拔模

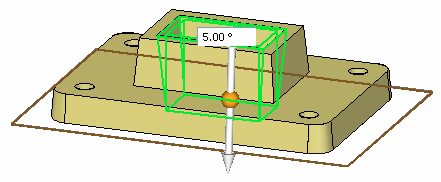

• 使用向外方向，将 5°拔模添加到除料的四个面。使用基座板的底面作为拔模平面。





编辑拔模特征

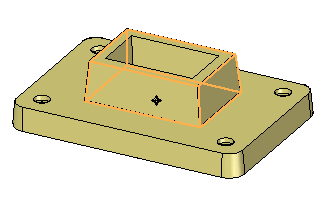

1. 编辑凸台上的拔模特征。使用快速选取选择此特征，或在路径查找器中选择该特征。

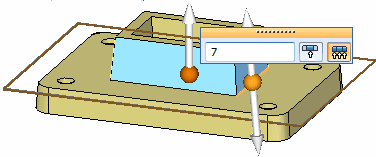

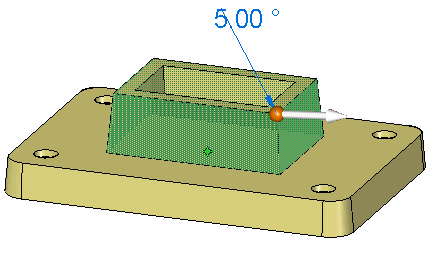

2. 单击 5°文本来编辑拔模参数。

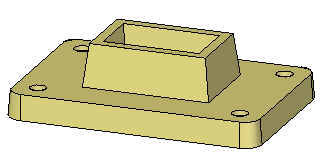

3. 将拔模角度更改为 7°，然后按下 Enter。



   此时，还可以编辑拔模方向和拔模平面。按下 Enter 应用所编辑的内容，然后按下 Esc 结束该命令。



4. 本练习到此结束。关闭文件而不保存。

总结

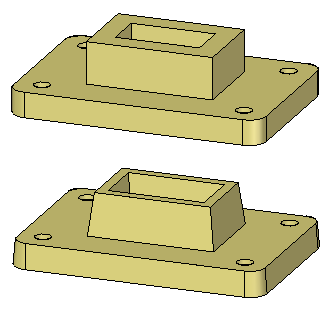

在本练习中，您已学会如何对模型上的面应用拔模。选定一个拔模平面来控制拔模角度的支点。如果不存在可用作拔模平面的面，可以创建一个平面并将其移动到所需的位置。同时，您还学会如何编辑现有的拔模特征。

• 单击本练习窗口右上角的关闭按钮。

---
