练习：对选择集中的所有面应用关系
对选择集中的所有面应用关系
学习如何使用关系命令对选择集中的每个面应用相同关系。
注释:
如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。
打开练习文件
-

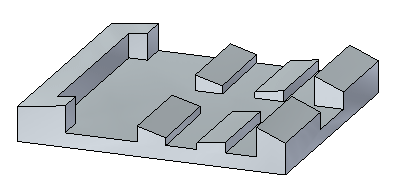

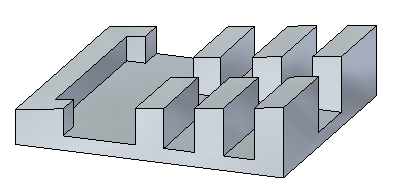

打开 independent.par。
问题 1

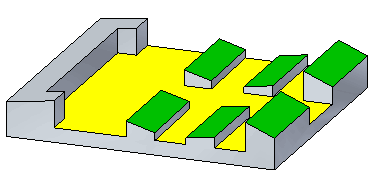

使全部绿色的面平行于黄色的面。
每行中的两个顶平面共面。由于识别出共面关系，故只需为每行选择一个面。
选择面
按所示选择面。
注释:
确保设计意图设置与图示相符。如果它们不存在，单击高级。在设计意图面板中，单击恢复
。
选择平行关系命令和选项
-
在主页选项卡→面相关组中，选择平行关系命令
。 -
在命令条上，选择多个对齐选项
。 -
在命令条上，取消选择持久选项
。
选择目标面
-

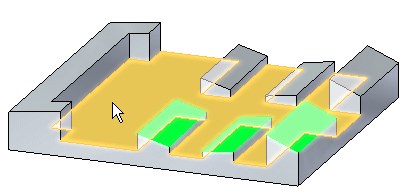

选择所示的面。
-

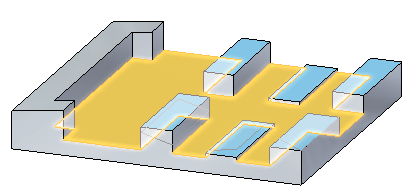

请注意，全部选定面现都与目标面平行。单击接受按钮以接受结果。
-
按 Esc 键清除选择集。
问题 2
-

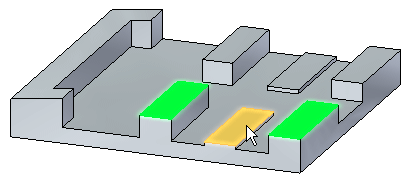

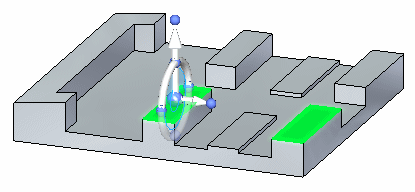

选择所示的面。
-
在主页选项卡→面相关组中，选择共面关系命令
。 -
在命令条上，选择多个对齐选项
。 -
选择目标面。
-
接受结果并结束命令。
使全部行的高度都与最短的行一致。
问题 3
-

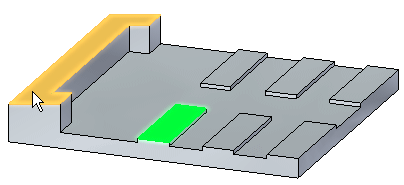

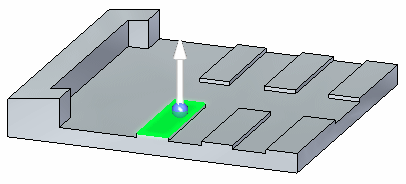

选择所示的面。由于通过其设计意图识别出共面，其他面包括在共面关系操作中。
-
在主页选项卡→面相关组中，选择共面关系命令
。 -
在命令条上，选择单个对齐选项
。 -
选择目标面。
-
接受结果并结束共面命令。

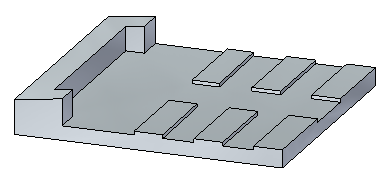

使全部面与左端的斜面共面。
总结
在本练习中，您已学会如何使用关系命令将某一关系应用到选择集中的每个面。您还学习了如何利用已识别的模型内建设计意图以便无需逐个选择要包括的每个面。
-
关闭文件而不保存。
-
单击本练习窗口右上角的关闭按钮。
