练习：使用平行、共面、垂直和同心关系来相关面

使用平行、共面、垂直和同心关系来相关面

学习如何使用面相关命令应用将会改变现有零件形状的关系。

单击此处下载练习文件。

启动练习：使用平行、共面、垂直和同心关系来相关面。

打开练习文件

1. 启动 QY CAD。

2. 打开现有文件 relate.x_t。

3. 使用 iso metric part.par 模板打开。

问题

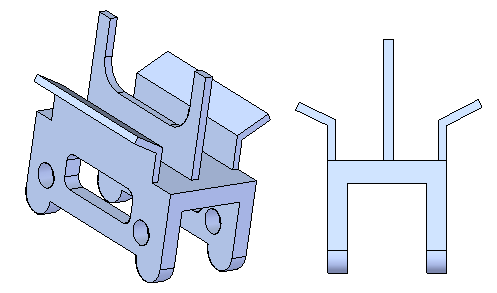

对齐多个面以更改零件的形状。本练习的目的在于学习使用面的关系并观察结果。

更改中心特征的方位

纵向对齐带角度的中心特征（绿色）。

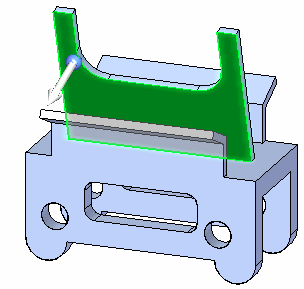

1. 选择显示的侧面。此面为种子面，同时也是要对齐的面。



2. 您要该特征上的其他面随选定的面移动。这些面在选定后会固定到种子面上。您可单独选择每个面，或者使用选择框。按下空格键以进入添加/移除选择模式 。

3. 旋转视图并使用选择框。

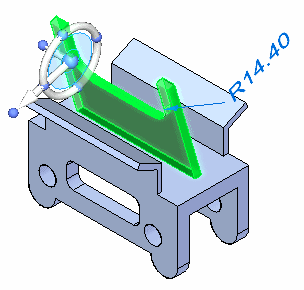

4. 选择集被定义。在主页选项卡→面相关组中，选择平行关系命令 。

5. 选择所示的面以对齐。



6. 单击“接受”按钮，然后按 Esc 键。

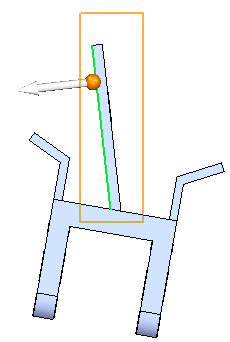

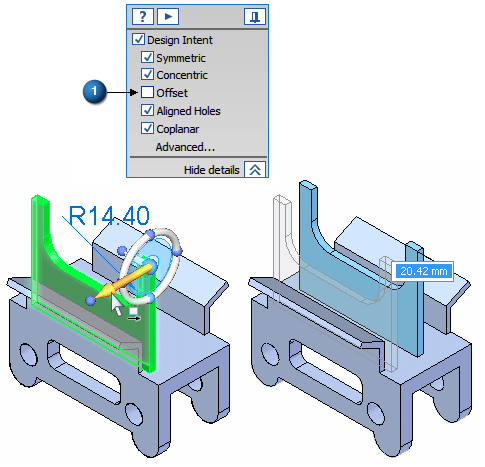

7. 中心特征会竖直定向，并且其位置会发生变化。单击取消按钮。选择集仍处于活动状态。将竖直特征移到上表面的大致中心位置。取消选中偏置设计意图 (1)。



8. 可以标注特征尺寸以确定精确位置。按 Esc 结束命令。



应用同心关系

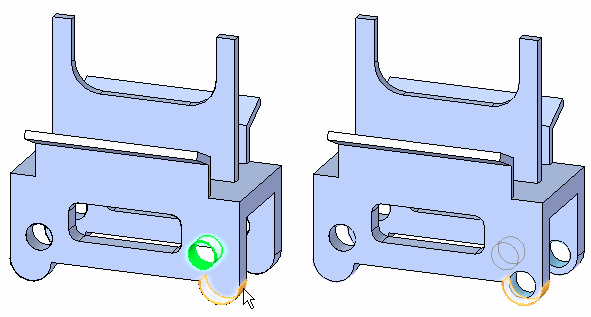

将同心（绿色）孔与（红色）圆柱支脚对齐。

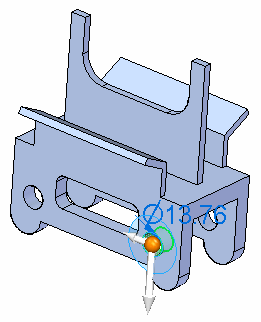

1. 选择一个孔。这些孔同心。由于识别出同心设计意图关系，这两个孔保持对齐。



2. 在主页选项卡→面相关组中，选择同心关系命令 。

3. 选择显示的圆柱面以对齐孔。



4. 持久选项默认情况下是打开的。单击接受按钮。



5. 对其他孔重复该操作。请注意，同心关系将添加到路径查找器中的“关系”收集器。





应用垂直关系

将带角度的面（红色）垂直对齐到零件（蓝色）的侧面。



1. 选择该面。



2. 添加所示的两个面，以保持固定于选定的面。



3. 在主页选项卡→面相关组中，选择垂直关系命令 。

4. 选择侧面。



5. 单击接受按钮。



6. 为另一侧的面重复对齐操作。



应用共面关系

使红色的面共面。



1.

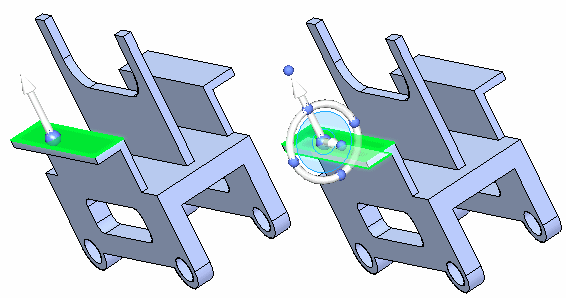

   选择显示的面，然后在底侧添加面以保持固定于选定的面。

2. 在主页选项卡→面相关组中，选择共面关系命令 。

3. 选择所示的面，然后单击接受按钮。

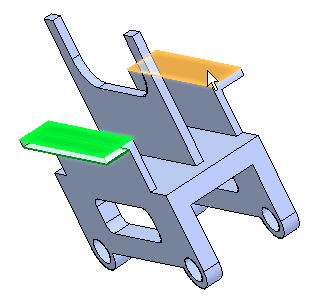

应用更多共面关系

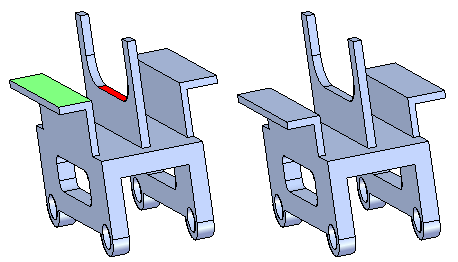

• 将绿色的面以共面的方式对齐到红色的面。确保向底侧添加面。由于识别出共面设计意图关系，另一侧的面也对齐。



应用更多共面关系

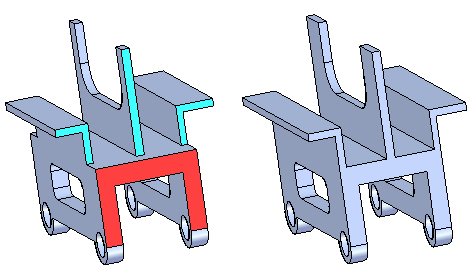

将蓝色的面以共面的方式对齐到红色的面。蓝色面不共面。使用位于共面关系命令条上的多个对齐选项 。

同时将背面的面对齐。

总结

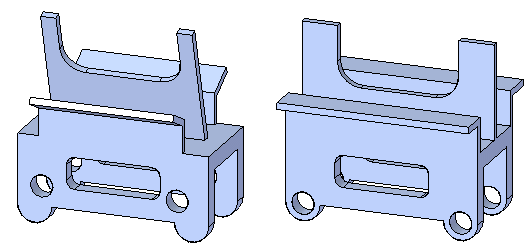

在本练习中，您已学会如何使用相关命令来应用某一关系，从而修改零件形状。您也学会了如何将关系设为永久（持久），并且将其他面固定到正在对齐的面上。

• 关闭文件而不保存。

• 单击本练习窗口右上角的关闭按钮。

---
