练习：向基本特征添加材料
向基本特征添加材料
概述
在本练习中，您将
-
通过一次拉伸四个区域来创建虎钳夹的四个支脚。
-
在虎钳夹背部并通过支脚创建除料。
启动练习：向基本特征添加材料。
注释:
如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。
打开现有文件
-
打开在练习：从基本特征移除材料中保存的文件。
添加安装用法兰
-

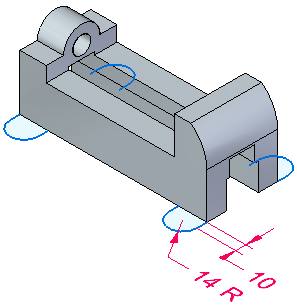

在零件底面，使用直线和圆弧元素绘制四个安装弯边轮廓。
-

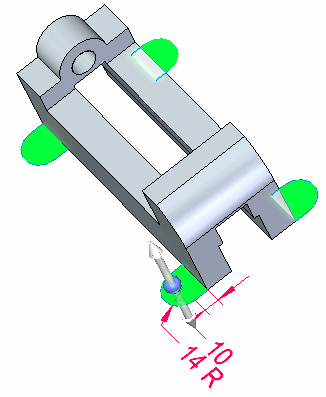

按住 Shift 键，选择显示的四个区域。
-

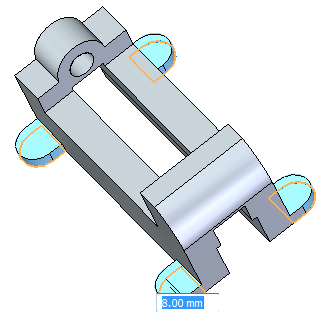

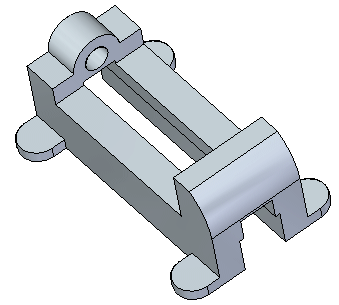

选择向上箭头以向零件的顶部加料。在动态输入框中，键入 8 mm 的距离并按“Enter”。
创建安装孔
-

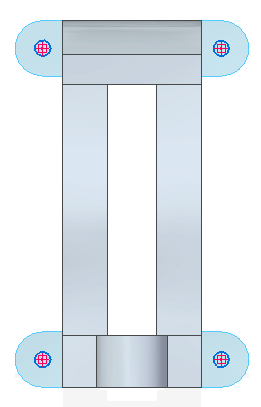

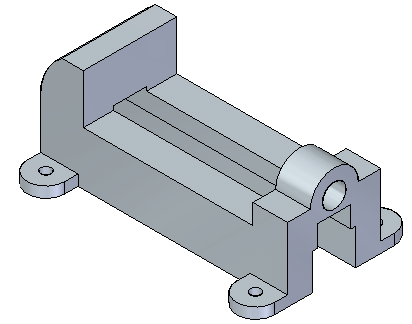

在每个安装用法兰面绘制四个直径为 8 毫米的圆。放置圆使其与弯边圆弧同心。
-
选择所有四个圆，并从弯边移除材料。
添加圆形除料
-

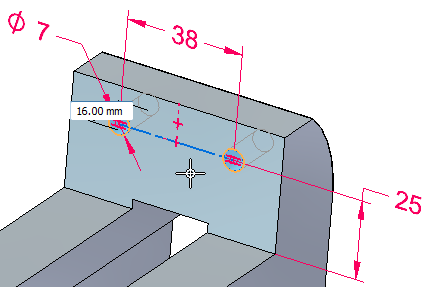

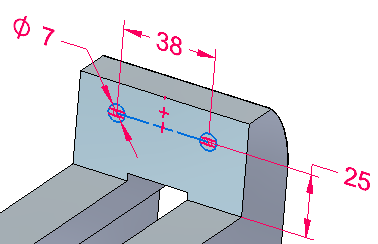

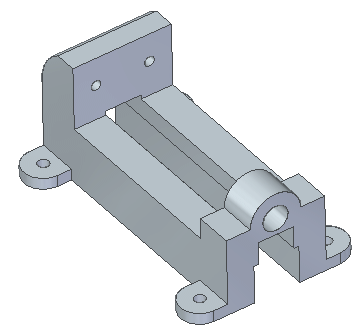

在显示的面上，绘制两个直径为 7 毫米的圆，并添加尺寸标注。要确定面上的两个圆的圆心，请绘制连接两个圆心的直线。将此直线更改为构造元素。使构造线的中点与面顶边的中点对齐。
-
选择这两个圆形区域。可能需要使用快速选取来选择区域。
-
移除深度为 16 mm 的材料。
-
单击鼠标左键以完成操作。
-
保存并关闭此文件。
总结
在本练习中，您继续应用了从基本特征添料或除料的技术。
-
单击本练习窗口右上角的关闭按钮。
