练习：替换装配中的零件

练习：替换装配中的零件

概述

• 本练习目的是显示如何替换装配中的零件或子装配。

练习

• 在本练习中，您将子装配替换为顶层装配内部的相似子装配。



单击此处下载练习文件。

打开现有装配并使所有零件处于活动状态

将打开的装配包含将替换为大型滑轮子装配的小型滑轮子装配。

• 单击应用程序按钮→打开→浏览，从练习文件所在的文件夹中选择 Engine.asm。



替换子装配

子装配 small.asm 将替换为 large.asm。

1. 在主页选项卡的修改组中，选择替换零件命令 。

2. 在路径查找器中，选择 small.asm 作为要替换的子装配。接受选择项。

3. 在“替换件”对话框中，浏览至练习文件所在的文件夹中的装配 large.asm，然后单击“打开”。

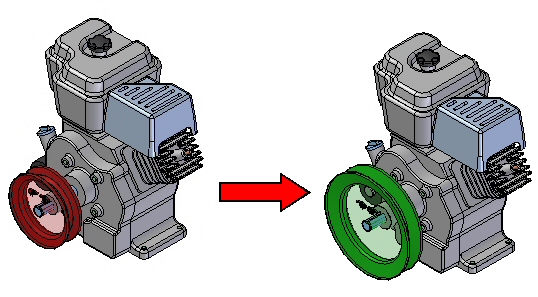

   子装配已被替换。



4. 保存并关闭装配。本练习到此结束。

总结

在本练习中，您已学会如何在顶层装配中替换子装配。

• 单击本练习窗口右上角的关闭按钮。

测试您的知识：在装配中替换零件

回答以下问题：

1. 可以替换装配中的子装配吗？

2. 可以替换具有不同几何体的零件吗？

3. 可以替换子装配中的零件吗，如果可以，如何替换？

4. 创建装配族时，可以替换成员吗？

答案

1. 可以替换装配中的子装配吗？

   可以在顶层装配中替换子装配和零件。

2. 可以替换具有不同几何体的零件吗？

   可以替换具有不同几何体的零件，但是关系很可能会失效。必须修复这些关系。

3. 可以替换子装配中的零件吗，如果可以，如何替换？

   通过正确激活子装配然后替换零件，可以在子装配中替换零件。

4. 创建装配族时，可以替换成员吗？

   创建装配族的成员时，可以通过事例替代来替换零件。

---
