练习：在装配中生成报告


练习：装配报告

有多个选项可用于获取装配报告。本练习将显示如何使用这些选项中的一部分。

概述
练习

单击此处下载练习文件。

打开现有装配并使所有零件处于活动状态

打开的装配所包含的装配和子装配在所有级别上均有零件。

生成物料清单报告

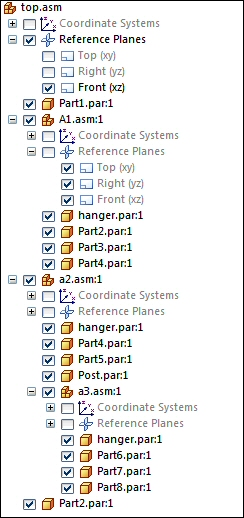

  1. 展开路径查找器以显示所有零件和子装配。

  2. 选择工具选项卡→助手组→报告命令 。

  3. 选择所示的选项，然后单击格式。

  4. 在物料清单格式对话框中，单击选项。

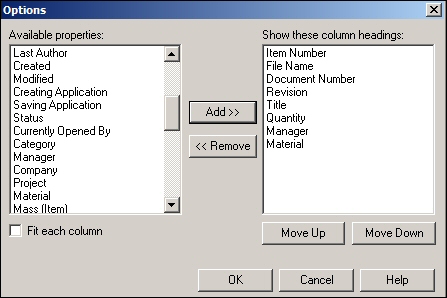

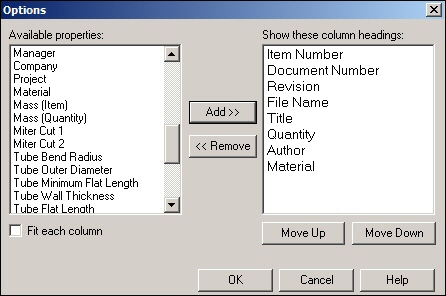

  5. 如图所示，使用添加和移除按钮设置选项，然后单击确定。

  6. 单击确定。报告随即生成。观察结果。将报告以 RTF 格式保存在练习文件所在的文件夹中，如 bom.rtf。

生成展开物料清单报告

  1. 单击新建报告以生成展开物料清单报告。

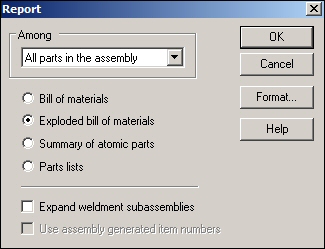

  2. 选择所示的选项，然后单击格式。

  3. 在展开物料清单格式对话框中，单击选项。

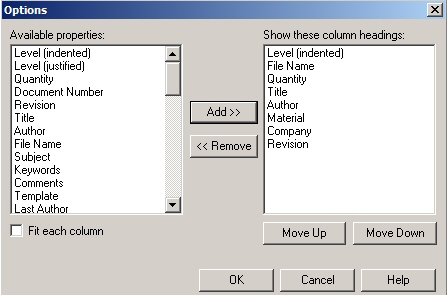

  4. 如图所示，使用添加和移除按钮设置选项，然后单击确定。

  5. 单击确定。报告随即生成。观察结果。将报告以 RTF 格式保存在练习文件所在的文件夹中，如 exploded_bom.rtf。

生成核心零件摘要报告

  1. 单击新建报告以生成核心零件摘要报告。

  2. 选择所示的选项，然后单击格式。

  3. 在核心零件摘要对话框中，单击选项。

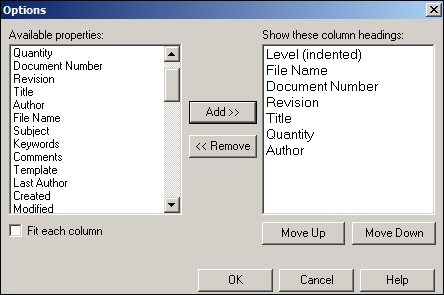

  4. 如图所示，使用添加和移除按钮设置选项，然后单击确定。

  5. 单击确定。报告随即生成。观察结果。将报告以 RTF 格式保存在练习文件所在的文件夹中，如 atomic.rtf。

生成零件明细表报告

  1. 单击新建报告以生成零件明细表报告。

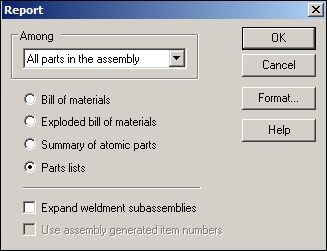

  2. 选择所示的选项，然后单击格式。

  3. 在零件明细表格式格式对话框中单击选项。

  4. 如图所示，使用添加和移除按钮设置选项，然后单击确定。

  5. 单击确定。报告随即生成。观察结果。将报告以类似 parts_list.rtf 的 RTF 格式保存在练习文件所在的文件夹中。

  6. 单击关闭。

在装配中指派顶层项号

    项号可在装配级别指派，并在报告和图纸下游使用。

  1. 单击应用程序按钮 。

  2. 单击设置→选项，然后单击项号选项卡。

  3. 设置选项，如图所示。

    注释:

    项号由装配路径查找器顺序确定。通过在路径查找器中编辑事例属性，可以控制项号。

  4. 单击应用，然后单击确定，退出 QY CAD 选项对话框。

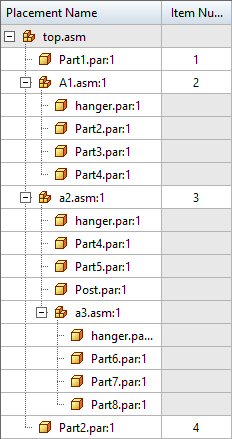

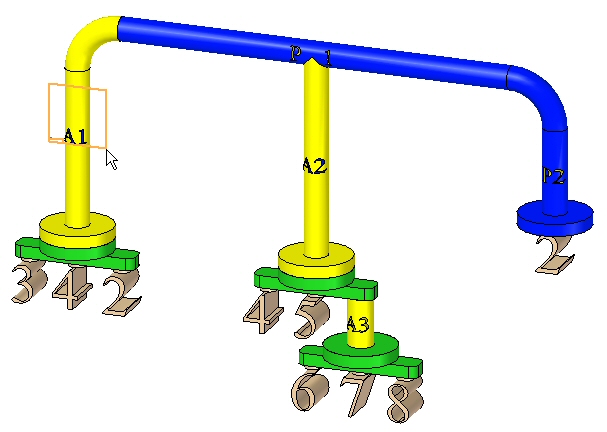

  5. 要查看装配顶层的事例属性，请在路径查找器中右键单击 top.asm，然后选择事例属性”。

  6. 单击确定。

  7. 选择 PMI 选项卡→注释组→符号标注命令 。

  8. 将符号标注形状设置为圆形 。

  9. 确保选中项号和项数按钮，如图所示。

  10. 单击锁定尺寸平面 。

  11. 如图所示，选择前视图参考平面。

  12. 注释零件，如图所示。放置相差无几。

  13. 单击“保存” ，保存装配。

在图纸上放置 PMI 尺寸

  1. 单击应用程序按钮 。

  2. 单击新建→活动模型的图纸。

  3. 浏览以查找模板 iso metric draft.dft。

  4. 选中运行图纸视图创建向导复选框并单击确定。

  5. 单击图纸视图布局按钮 并选择前视图。

  6. 单击确定。

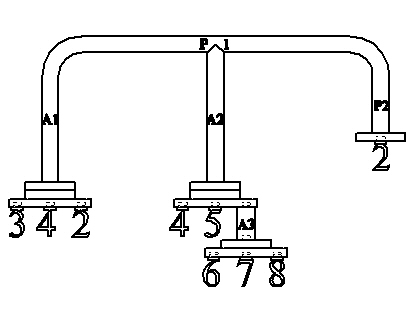

  7. 在图纸上放置视图，如图所示。

  8. 选择主页选项卡→尺寸组→调入尺寸命令 。

  9. 选择该视图。装配中创建的符号标注均放置在图纸上，且具有相应的项号。

  10. 将工程图文档另存为 top_level.dft。

  11. 关闭工程图文件。将显示装配文档。

  12. 关闭装配。

在装配中从上到下指派基本项号

  1. 打开装配 top_atomic.asm，且所有零件处于活动状态。

  2. 单击应用程序按钮 。

  3. 单击设置→选项，然后单击项号选项卡。

  4. 设置选项，如图所示。

  5. 单击应用，然后单击确定，退出 QY CAD 选项对话框。

  6. 选择 PMI 选项卡→注释组→符号标注命令 。

  7. 将符号标注形状设置为圆形 。

  8. 确保选中项号和项数按钮，如图所示。

  9. 单击锁定尺寸平面 。

  10. 如图所示，选择前视图参考平面。

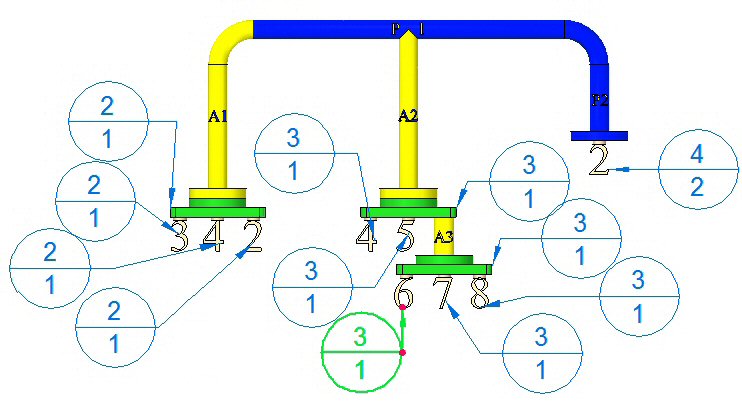

  11. 注释零件，如图所示。放置相差无几。

  12. 单击“保存” ，保存装配。

  13. 一个可选步骤是创建图纸，正如对顶级项号所执行的操作一样，然后将前视图和符号标注放置在图纸上。

  14. 关闭装配。

在装配中从上到下指派基本项号

  1. 打开装配 top_explode.asm，并使所有零件处于活动状态。

  2. 选择应用程序菜单 →设置→选项→项号选项卡。

  3. 设置选项，如图所示。

  4. 单击应用，然后单击确定，退出 QY CAD 选项对话框。

  5. 选择 PMI 选项卡→注释组→符号标注命令 。

  6. 将符号标注形状设置为圆形 。

  7. 确保选中项号和项数按钮，如图所示。

  8. 单击锁定尺寸平面 。

  9. 如图所示，选择前视图参考平面。

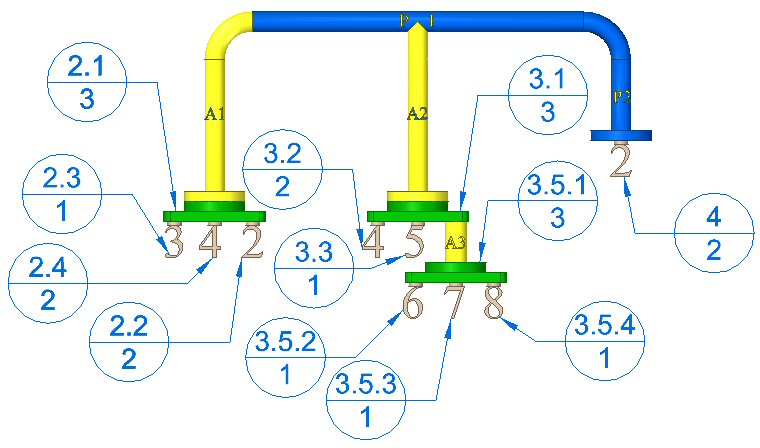

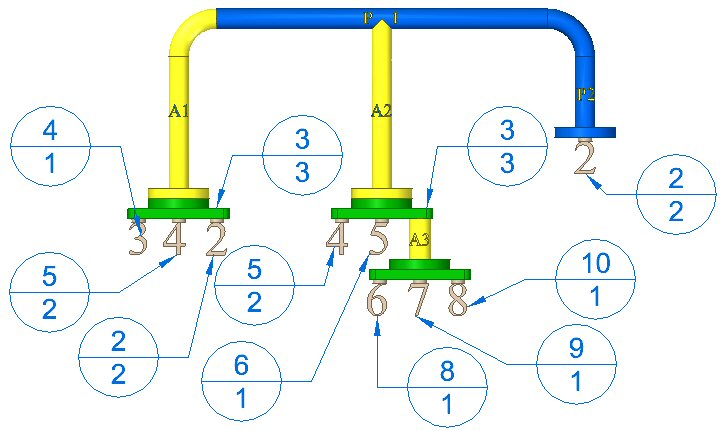

  10. 注释零件，如图所示。放置相差无几。

  11. 单击“保存” ，保存装配。

  12. 一个可选步骤是创建图纸，正如对顶级项号所执行的操作一样，然后将前视图和符号标注放置在图纸上。

  13. 保存并关闭装配。本练习到此结束。

总结

在本练习中，您已了解可用于生成装配报告的一些选项。

测试您的知识：在装配中生成报告

回答以下问题：

  1. 维护项号时，“仅顶级”、“详细 - 从上到下”和“爆炸 - 从上到下”之间的差别是什么？

  2. 什么是基于级别的项号？

  3. 如果在装配文档中放置项号 PMI 符号标注，您能在工程图文档中看到它们吗？如果可以，要如何操作？

  4. 用户可以定义项号吗？如果可以，要如何定义？

答案

  1. 维护项号时，“仅顶级”、“详细- 从上到下”和“爆炸 - 从上到下”之间的差别是什么？

    系统定义了不同的项号方案，如下所示：

    • “仅顶级”项号只能指派给直接放置在装配中的项。这可以是放置到某个装配中的装配或零件，但不能是装配内部的零件。折叠每个成员时，这些项就是路径查找器所显示的内容。

    • “详细 - 从上到下”项号只能指派给组成装配的零件，而不管这些零件是在顶级还是在子装配中。装配不能获取项号，只有零件可以。

    • “爆炸 - 从上到下”项号可以根据零件和装配在路径查找器中出现的顺序指派给它们。

  2. 什么是基于级别的项号？

    基于级别的项号为每个零件或装配都指派一个编号。零件和子装配中的零件将按它们所属的顶级成员来指派，这些成员用句点分隔。可以快速识别出属于子装配的零件。有关所有项编号方案的示例，请参见下表。

    Level1

    Level2

    Level3

    仅顶层

    详细 - 从上到下

    爆炸 - 自上而下

    使用基于级别的编号

    顶部装配

    A1

    1

    1

    1

    P1

    1

    2

    1.1

    P2

    2

    3

    1.2

    A2

    4

    1.3

    P3

    3

    5

    1.3.1

    P4

    4

    6

    1.3.2

    P6

    5

    7

    1.4

    P7

    6

    8

    1.5

    P2

    2

    2

    3

    2

    P4

    3

    4

    6

    3

    A2

    4

    4

    4

    P3

    3

    5

    4.1

    P4

    4

    6

    4.2

    P5

    5

    7

    9

    5

  3. 如果在装配文档中放置项号 PMI 符号标注，您能在工程图文档中看到它们吗？如果可以，要如何操作？

    包含装配中 PMI 符号标注的视图将放置在图纸上。“检索尺寸”命令将显示图纸上的符号标注。

  4. 用户可以定义项号吗？如果可以，要如何定义？

    通过右键单击路径查找器中的顶层装配，然后单击事例属性可定义用户定义的项号。您可以:

    • 更改现有项号。

    • 使用快捷菜单上的“下一个可用编号”命令可添加缺少的项号。

    • 使用快捷菜单上的“重置项号”命令可取消编辑并还原装配结构生成的项号。
