概述

练习

概述

本练习介绍了几种选项，用于通过角度关系在装配中定位零件。

目标

打开装配

• 打开 Angle.asm，使全部零件处于活动状态。



创建连接关系

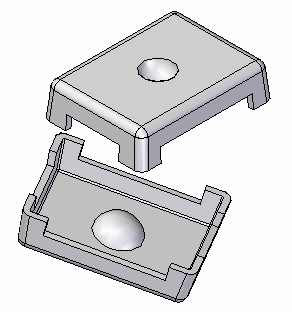

要放置盖子，则建立的第一种关系将为连接关系。

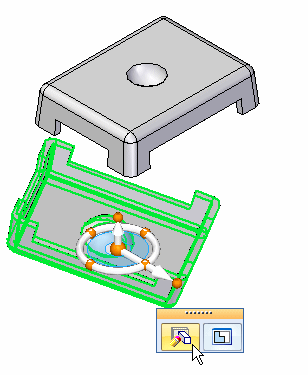

1. 单击选择命令，选择所示零件。然后单击编辑定义按钮，如图所示。



2. 选择连接关系 。

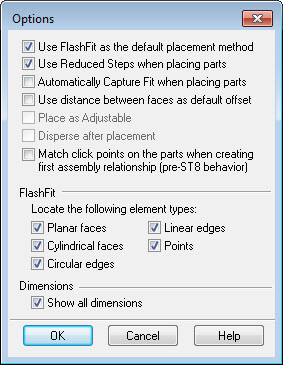

3. 选择装配选项，然后打开快速装配的点选项。选中复选框，如图所示。

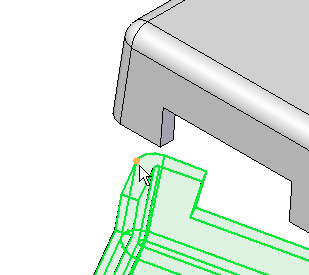

4. 选择所示的顶点。

   注释:

   您可能需要旋转视图，从而方便地定位到该点。

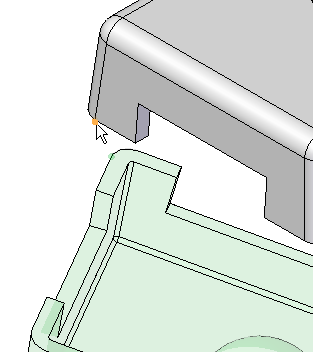

5. 选择所示的顶点作为目标。



创建轴对齐关系

使用轴对齐关系，作为第二种关系。

1. 单击轴对齐关系 。

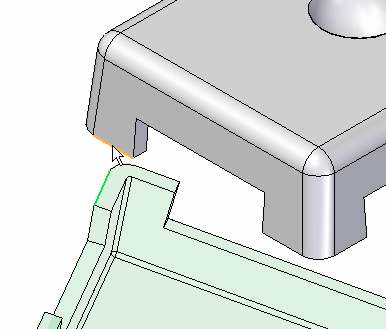

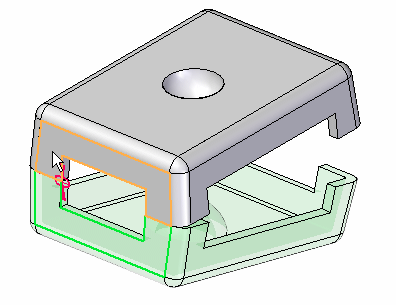

2. 选择所示的线性边。



3. 选择目标上所示的线性边。





使用角度关系定位盖子

使用角度关系定位盖子。定位后，可以修改角度值以重新定位盖子的方向。

1. 选择角度关系 。

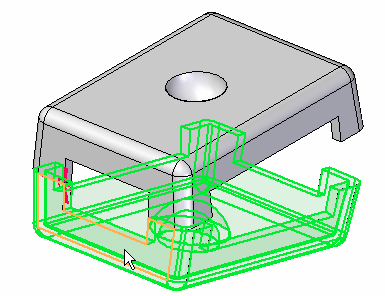

2. 选择所示的面，作为要测量到的面。

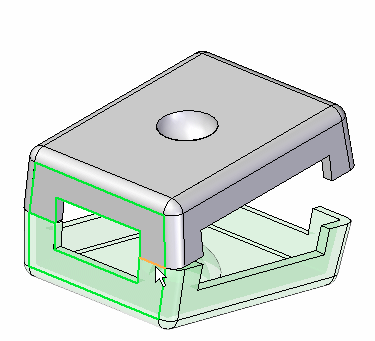

3. 选择所示的面，作为要测量的起始面。



4. 系统提示单击将进行角度测量的平面时，单击所示的边。



   注释:

   角度测量被建立。

5. 单击选择工具。

编辑角度

编辑角度，从而盖子的位置将随之改变。

1. 按下键盘上的 Ctrl+R 以将视图旋转为右视图。

2. 在路径查找器中，选择 lid.par:2，然后在下部窗格中选择角度关系。



   注释:

   变量名和角度值可能与图示不同。这并不是问题。

3. 在装配命令条上，单击角度格式列表，然后将光标移动到八个选项之上。请注意各选项中角度测量方法之间的差异。

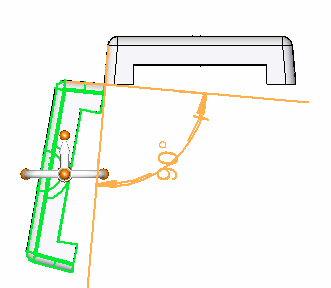

4. 单击角度格式，从而指定测量，如下所示。将角度改为 90°。



5. 将角度改为不同值，然后观察其行为。将角度改为 190°。

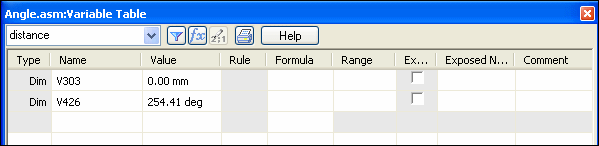

6. 在功能区上，选择“工具”选项卡→“变量”，以显示变量表。注意，此角度值会在这里显示，并可在变量表中编辑。并且，角度值可通过公式驱动到表中的其他值。



7. 本练习到此结束。关闭装配文档而不保存。

总结

在本练习中，您已学会使用角度关系来定位盖子，以及修改角度值来更改盖子的位置。
