练习：使用连接关系定位装配零件

练习：使用连接关系定位装配零件

概述

练习

打开装配

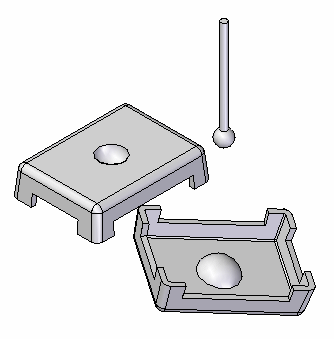

1. 打开 Connect.asm，激活全部零件。



2. 选择应用程序菜单 →设置→选项。

3. 选择装配。

4. 选中在放置部件时不创建新窗口复选框。

连接 3 个点以定位盖子

使用连接关系以定位盖子。连接三个拐角圆弧中心到一起以定位盖子。这样就可以完全定位盖子。

注释:

连接关系可识别关键的拓扑特征以定位零件。与轴对齐选项一样，线性边也可连接。线性元素的各端点和中点，以及圆弧和圆心，都可进行连接。

1. 将显示设为可见边和隐藏边 。通过显示隐藏边，可以更轻松地定位所需的连接几何体。

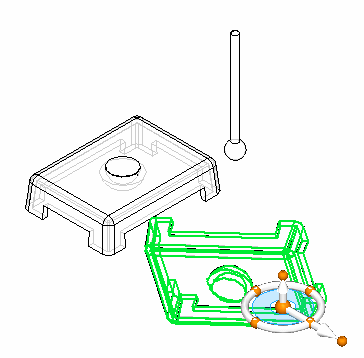

2. 单击选择命令，然后选择所示盖子。



3. 要定位零件，请单击编辑定义 按钮。

4. 将关系类型设为连接 。

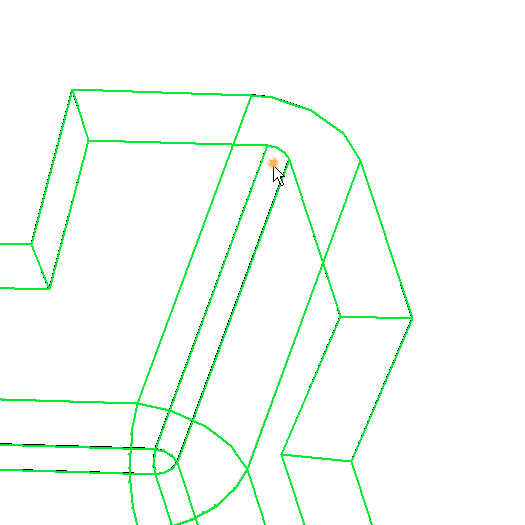

5. 如图所示，选择位于盖子圆弧中心上的点。



6. 选择所示的另一个盖子上的拐角作为第一种关系的目标点。



7. 对剩余三个拐角中的任意两拐角重复上述步骤。这样即可将盖子完全定位。



使用球面来定义连接关系

将旋钮上球的中心定位到盖子上半球凹坑的中心。这样可以显示是如何使用连接关系来将球面定位的。

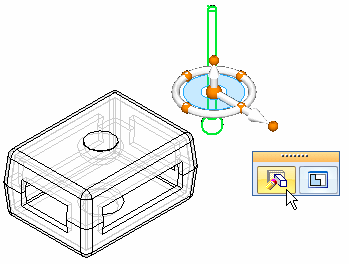

1. 单击选择工具并选择旋钮。然后单击编辑定义命令，如图所示。



2. 将关系类型设为连接 。

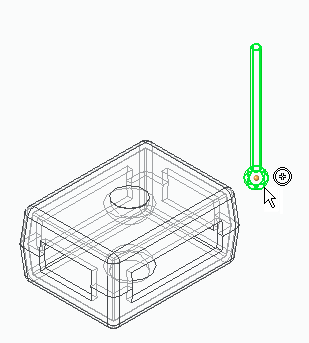

3. 在球上暂停，并在显示中心点符号时单击。

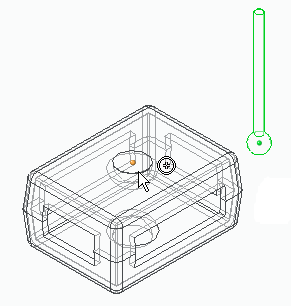

4. 在半球形面上暂停，并在显示中心点符号时单击。



   注释:

   旋钮上球的中心现已被连接到面上球形凹坑的中心。旋钮具有绕该点旋转的自由度。可使用具有浮动偏置的贴合等其他关系来精确定位旋钮。

5. 可使用贴合关系，作为本练习中的一个可选步骤，来完全固定该旋钮，如图所示。您可能需要使用零件的参考平面来协助定位旋钮。关闭装配而不保存。本练习到此结束。



总结

在本练习中，您已学会如何使用连接关系来通过点定位盖子，以及通过将球的中心连接到一起从而定位一个旋钮。

本练习到此结束。

• 单击本练习窗口右上角的“关闭”按钮。

---
