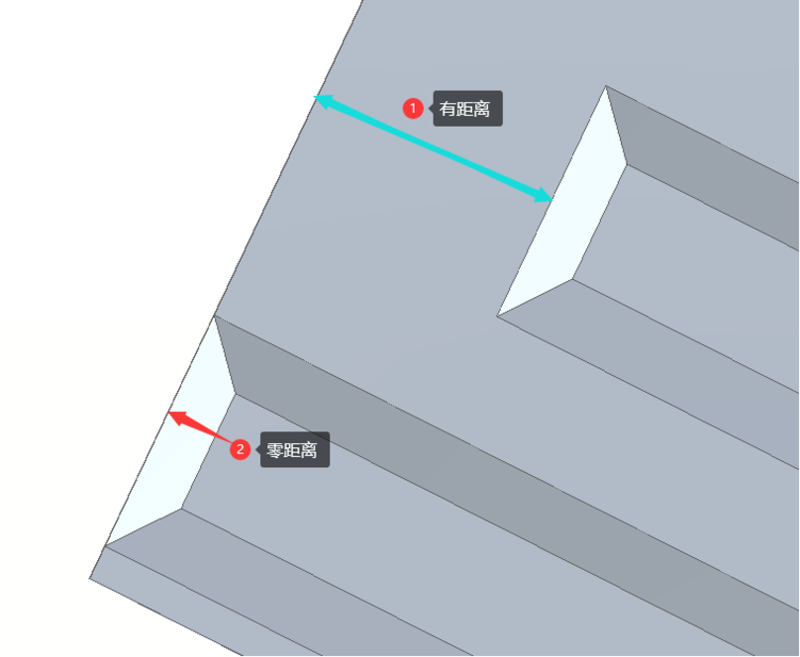

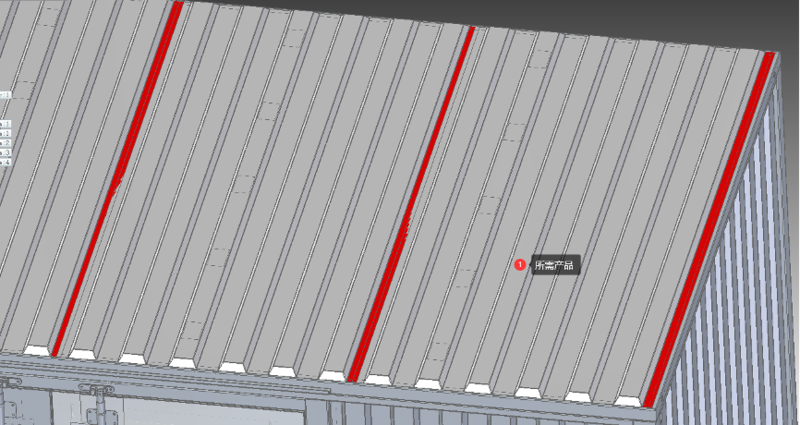

1  这个零件的凸起形状我们只需要只做一个，其余采用阵列

2  进一步拆解，在这里我们先做一个平直凹坑，然后对凹坑进行拔模，最终生成完整形状。这里要注意，是先直接阵列凹坑，然后再选系列面完成拔模，从而完成建模

接下来让我们一起来看看，在青翼CAD中是如何操作的。

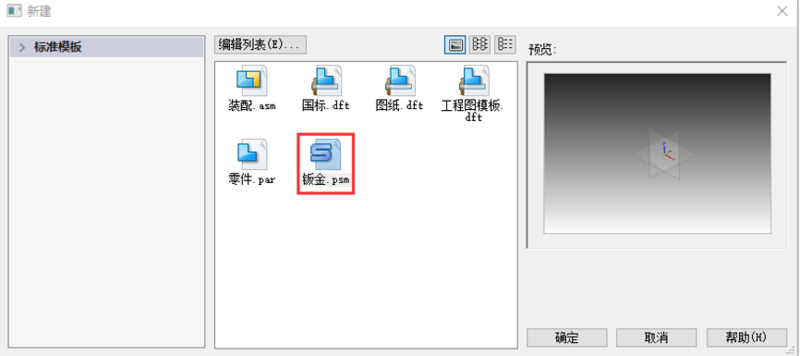

1  在青翼CAD中新建钣金零件

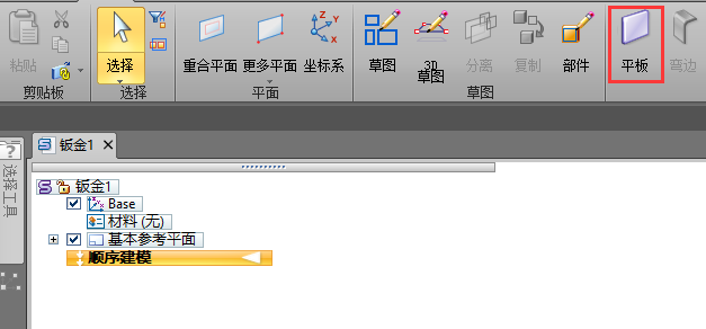

图1 新建钣金

2  在钣金工具条上选择“平板“，绘制完成平板草图并定义钣金厚度为0.8MM

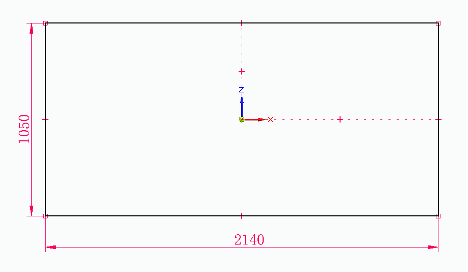

图2 启动平板命令，绘制平板草图

3  在钣金工具条上选择“凹坑“，绘制完成凹坑草图并定义凹坑深度为23，凹坑选项拔模角及半径皆设为0

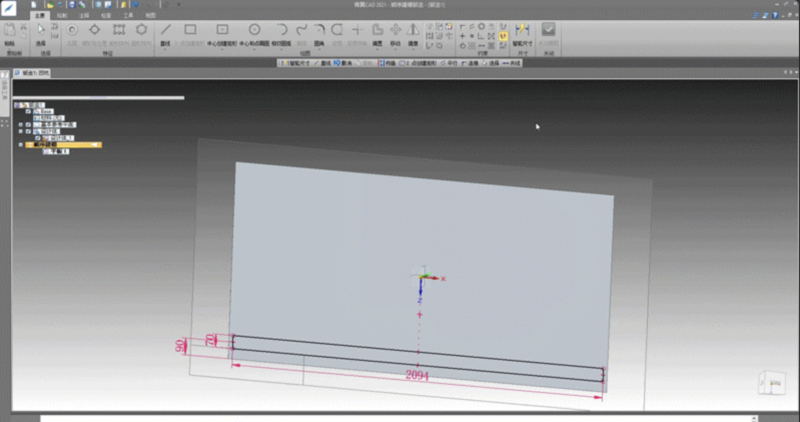

图3 创建凹坑

4  在钣金工具条上选择“阵列“，绘制草图并完成阵列

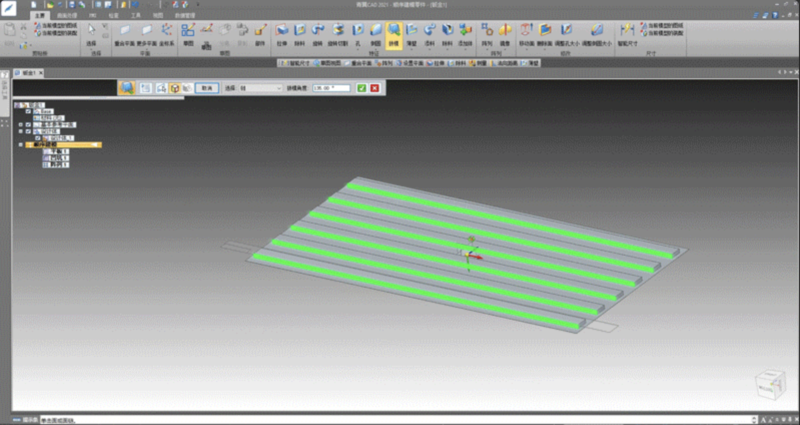

图4 阵列凹坑

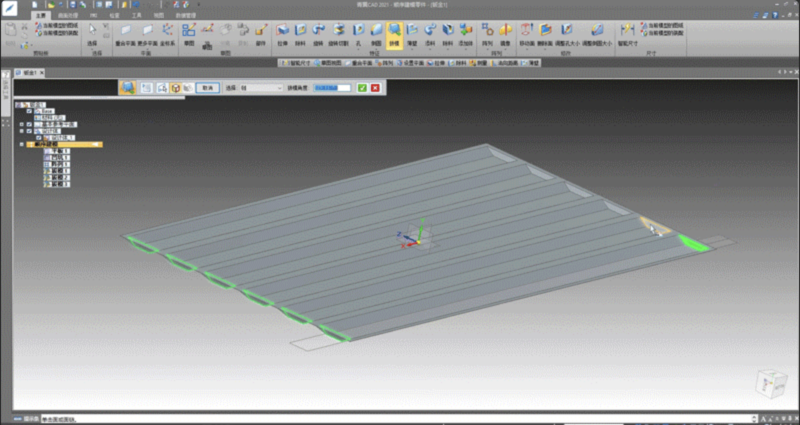

5  将钣金任务环境转换到零件任务环境进行拔模，青翼CAD可实现多相对面及多体素面同步相向拔模

图5 拔模

6  最终建模效果

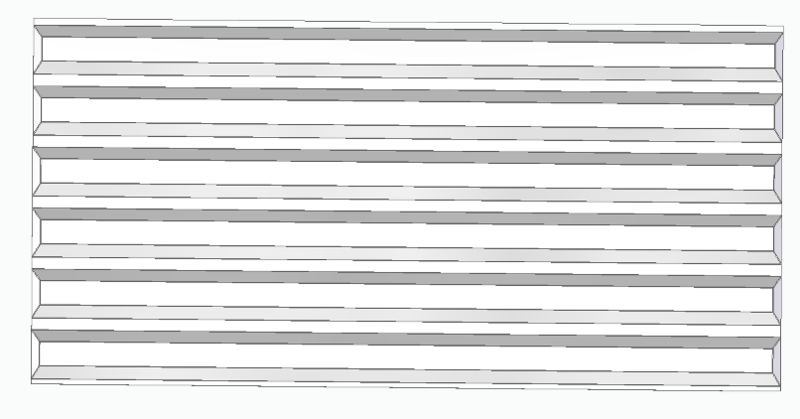

图6 最终效果

青翼CAD能胜任如案例所示所需特征的建模。

终生学习，持续成长，不断总结和提练优化设计建模方法，青翼CAD也会持续不断地为广大用户提供更加便捷的设计操作技巧。
