第七十期｜青翼CAD技巧——装配设计技巧
浏览次数：1023发布时间：2023-02-19
字体大小： 【小】 【中】 【大】

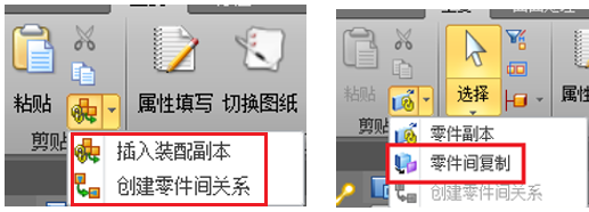

青翼CAD装配建模，提供了若干个装配环境下命令，下面介绍几个命令的用法：插入装配副本，创建零件间关系、零件间复制。
掌握了不同命令的用法，进行装配设计时，可在不同的应用场景下，快速选择合适的命令进行装配设计。
下面演示青翼CAD插入装配副本，创建零件间关系、零件间复制命令的应用。
零件副本
1 将选定装配的副本插入当前装配
特点：
- 排除：生成的装配副本中，没有此部件
- 生成的副本组件或子装配仍为原有组件
- 装配位置由父项装配文档zp.asm的装配约束控制；装配副本中没有装配约束

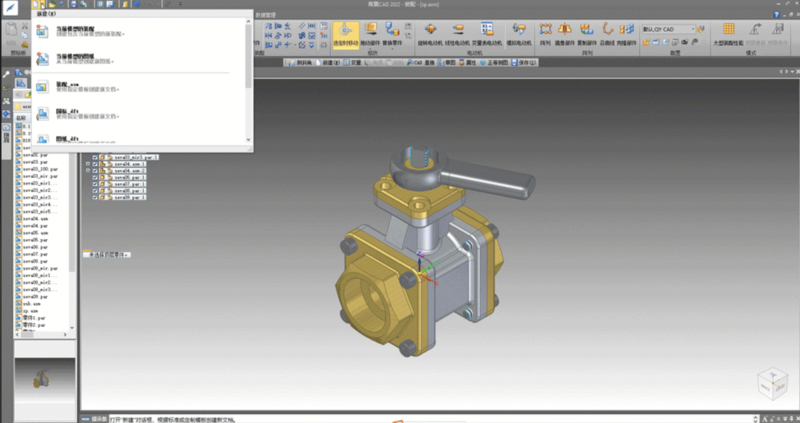

零件副本
创建零件间关系
1 同步建模环境下，创建同步面的部件间关系
特点：
建立关系后，从动件不能拖动面修改模型。需通过修改 父项面更改，在从动件中更新链接

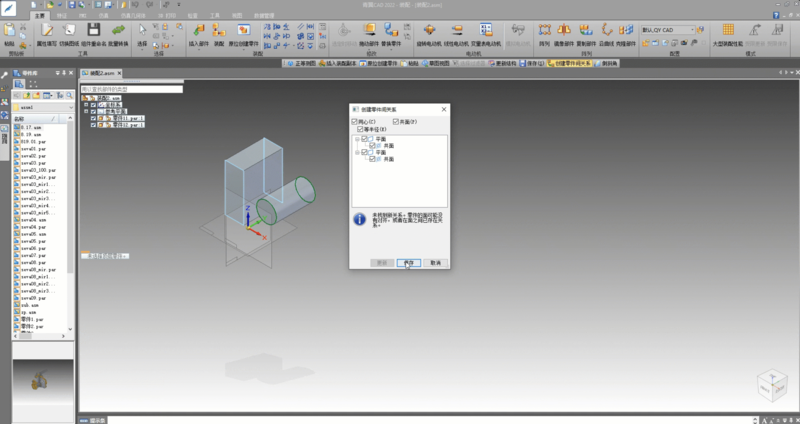

创建零件间关系
零件间复制
进行零件间的复制，并保持部件间的关联性
1 链接其他部件的相关面到新建的激活部件

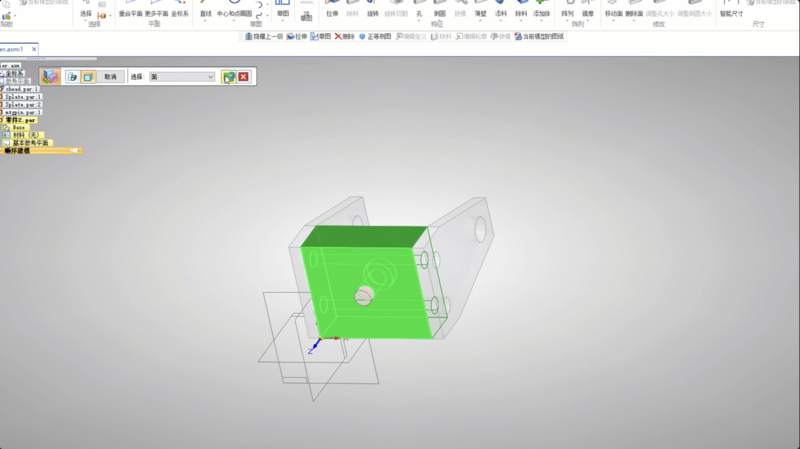

零件间复制

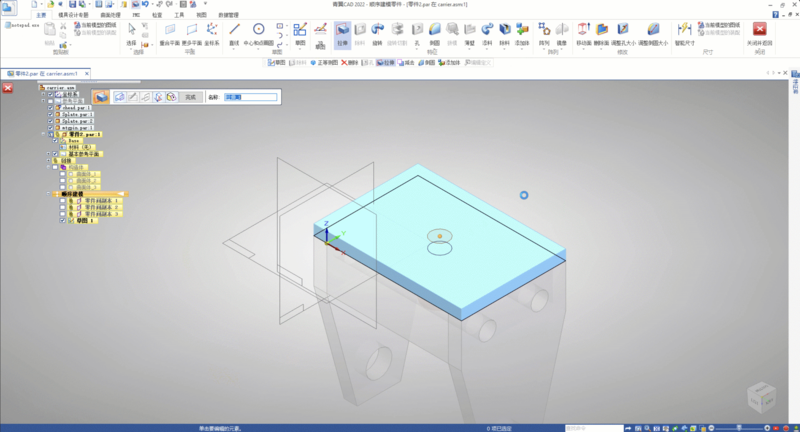

2 在激活部件，借用链接对象（面的边）作为定位参考，绘制草图并拉伸
创建关联草图并拉伸
