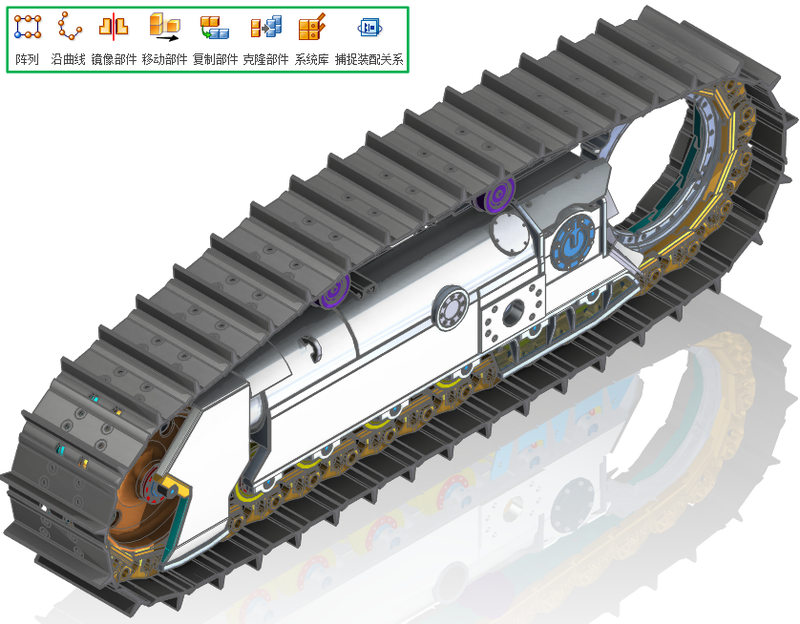

在同一个装配件中，青翼CAD提供了多种相同零部件重复安装的方法：阵列、沿曲线阵列、镜像部件、移动部件、复制部件、克隆部件、系统库、捕捉装配关系...... 能够帮助设计者更智能、更快速地装配模型，以提升装配设计效率与质量。

图一 重复安装零部件

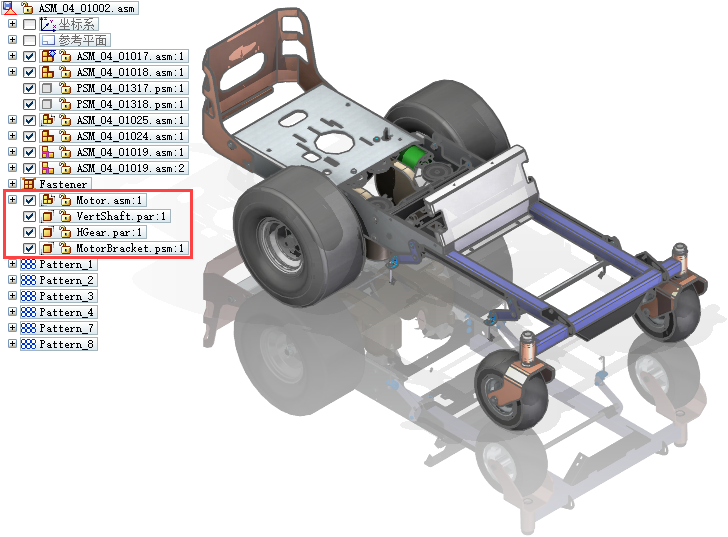

在不同项目的不同装配件中，如何快速利用已有项目的已装配零部件？青翼CAD使用简单的“复制/粘贴”操作，即可在新项目中快速完成装配设计。

图二 装配复制粘贴

接下来，我们通过一个实例演示，来具体看看此功能吧！

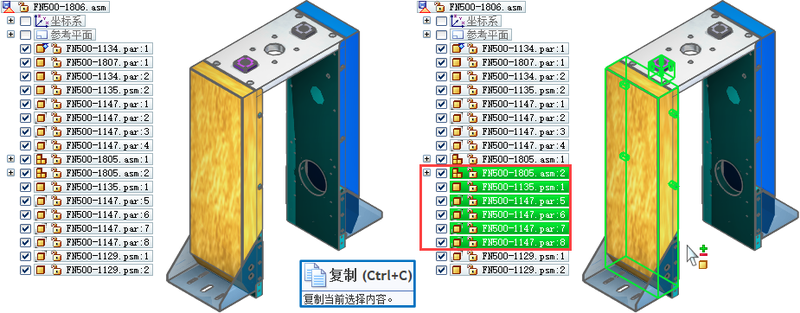

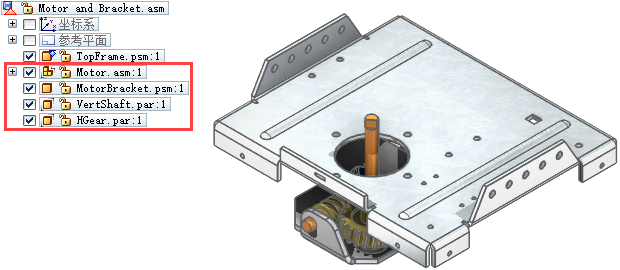

1  打开第一套装配件，复制（快捷键“CTRL + C”）需要再次装配的一组零部件

图三 复制装配模型

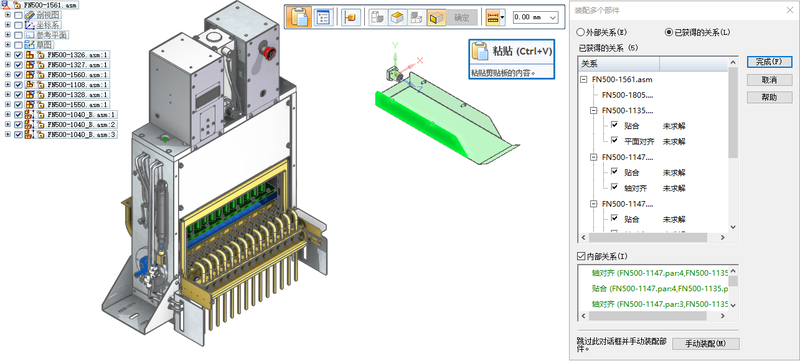

2  打开第二套装配件，粘贴（快捷键“CTRL + V”）需要装配的零部件

图四 粘贴装配模型

软件自动捕获模型在第一套装配件中的相关装配关系，有内部关系和外部关系，我们只需要关注于外部的装配关系即可；内部关系仅作为参考。

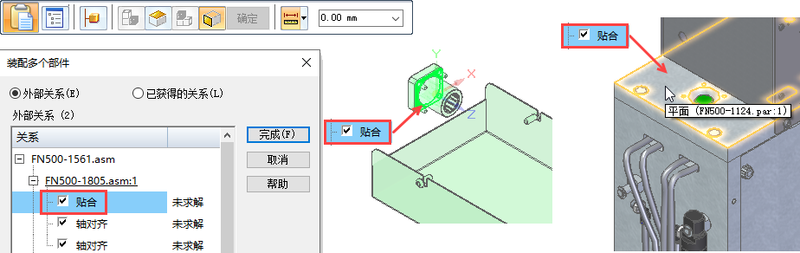

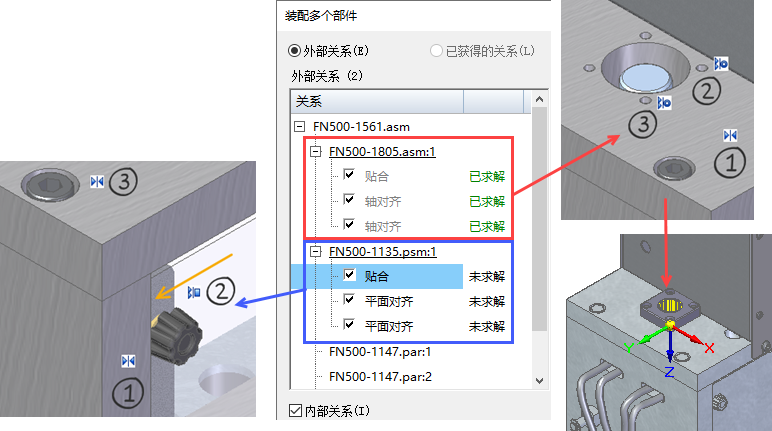

3  在“装配多个部件”对话框中，单击“外部关系”选项，根据系统实时提示，选择对应的装配元素，还原当前装配关系

图五 还原模型装配关系

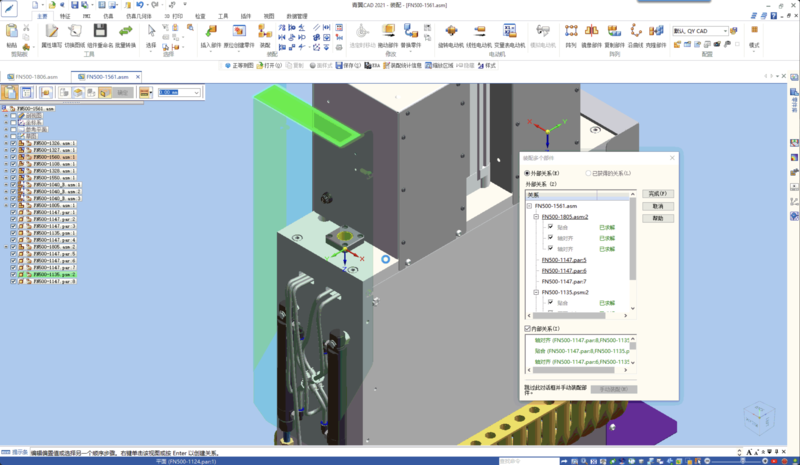

继续进行装配关系的还原操作，直到完成左侧零部件的所有装配过程。

图六 还原模型装配关系

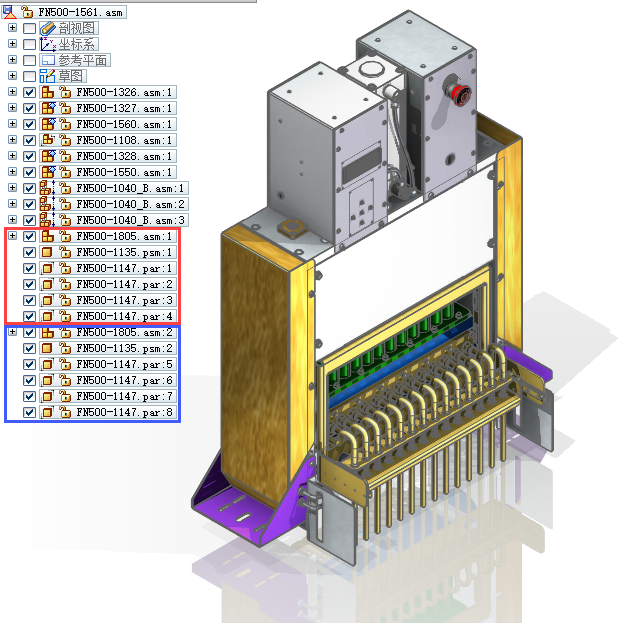

4  同理，再次使用“复制/粘贴”操作，进行右侧零部件的装配设计

图七 选择模型

装配复制粘贴



5  保存并关闭所有文件



在青翼CAD中提供多种方式进行装配内、外部资源的设计重用；使用“装配复制粘贴”操作就可以在不同装配件中，快速装配已设计零部件。



---
