在装配建模中，由于装配零部件较多导致模型内部结构不易观察，或需要以某一装配内部视图标注模型尺寸，使后续装配人员可以清楚的了解到结构内容。因此我们可以直接在三维模型中进行装配模型的剖切处理，创建三维剖切模型视图。

使用青翼CAD中的PMI部分，利用其中的剖切和模型视图功能，快速创建三维剖切视图，并且在二维图纸内也可进行引用，创建特定的模型视图。

接下来我们通过实例演示的方式，一起实践操作一下我们的三维内剖切，感受其带来的便利性。

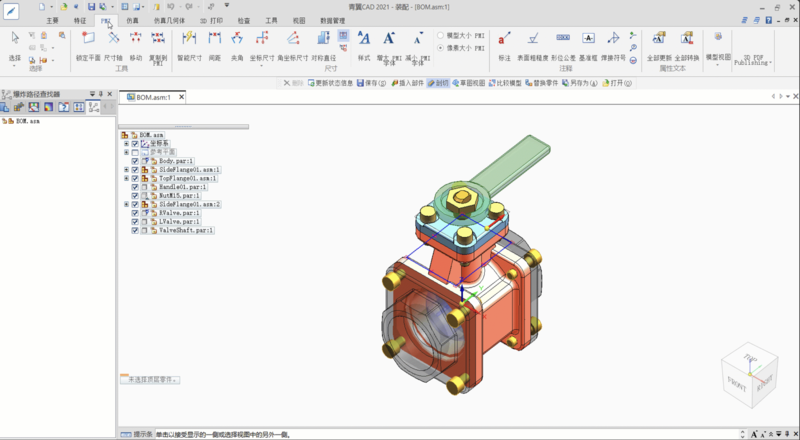

1  进入PMI工具条，使用剖切命令和视图命令创建模型三维剖切视图

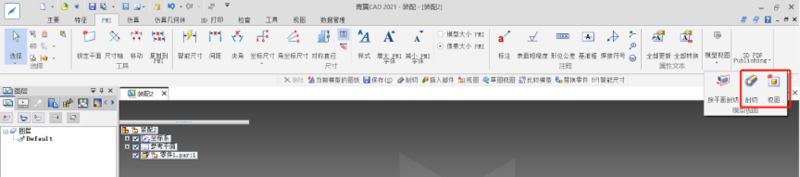

图1 功能按钮位置

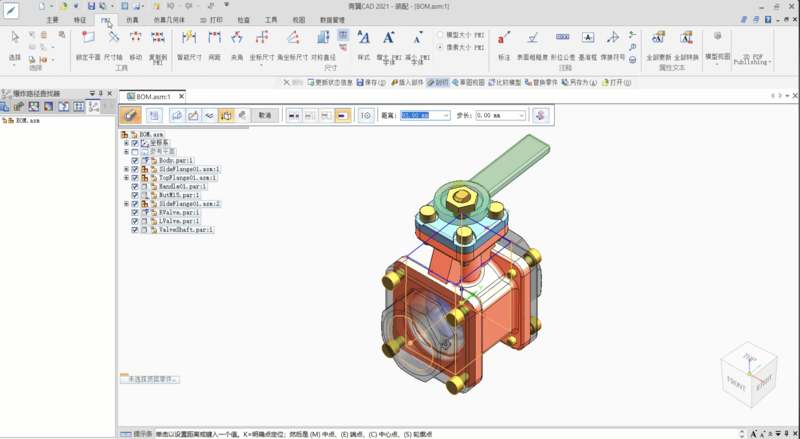

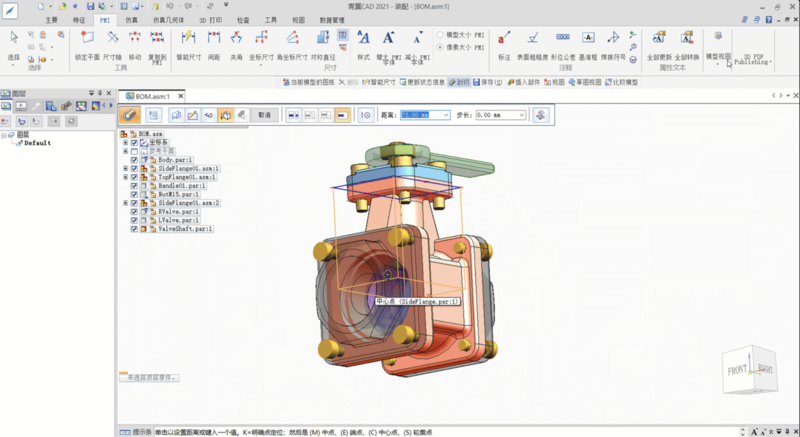

2  创建模型三维剖切视图

创建步骤顺序为：

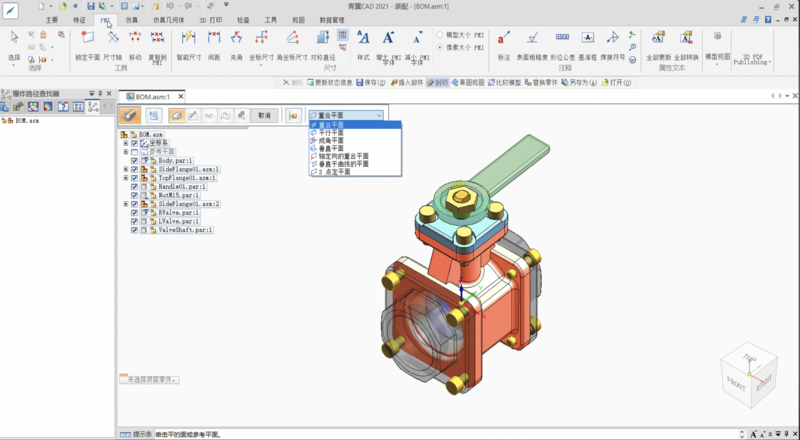

1. 选择创建剖切草图所在平面

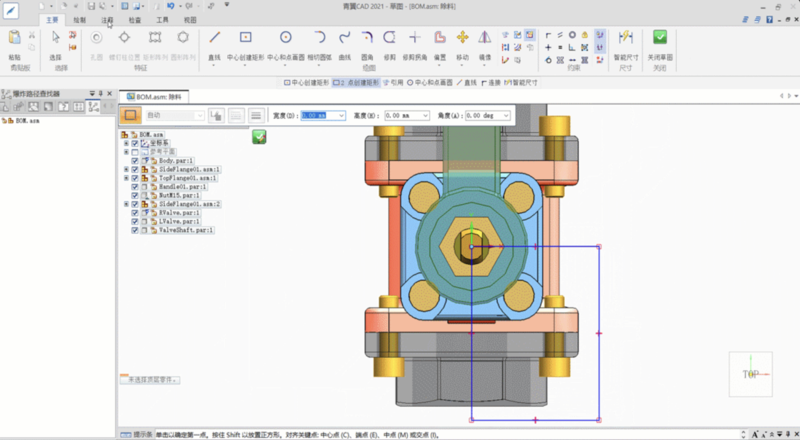

2. 绘制截面草图

3. 确定剖切在轮廓的内外侧

4. 确定剖切深度

5. 确定需要进行剖切的装配部件

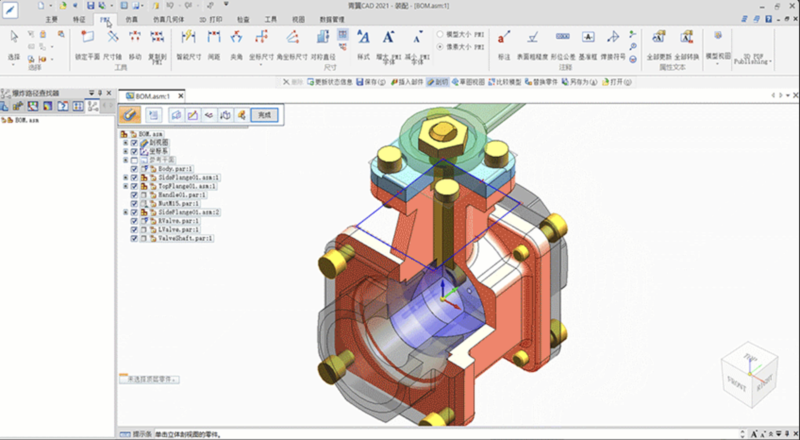

图2.1-2.5 三维剖切创建步骤

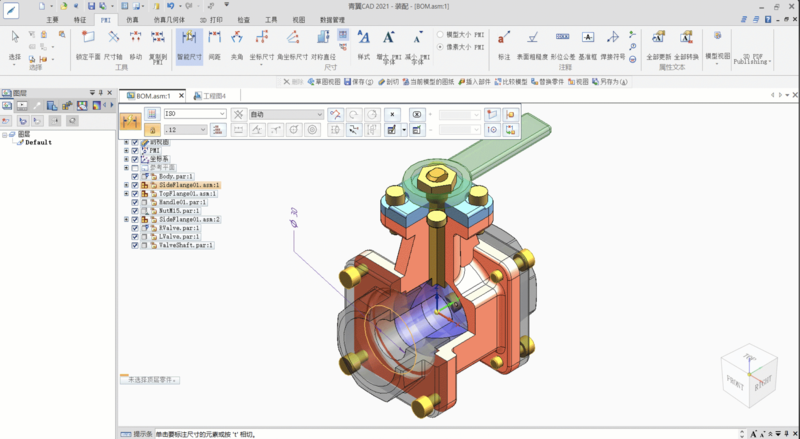

3  完成三维剖切后，可在三维模型中创建PMI尺寸标注，以便工程师更直观的了解模型尺寸结构

图3 进行PMI尺寸标注

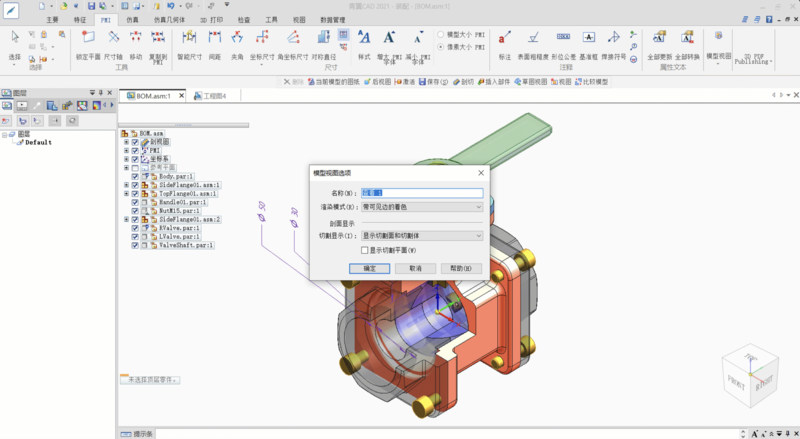

4  点击PMI工具条内的视图功能，创建以标注好PMI尺寸的三维剖切视图

图4 三维剖切模型视图创建

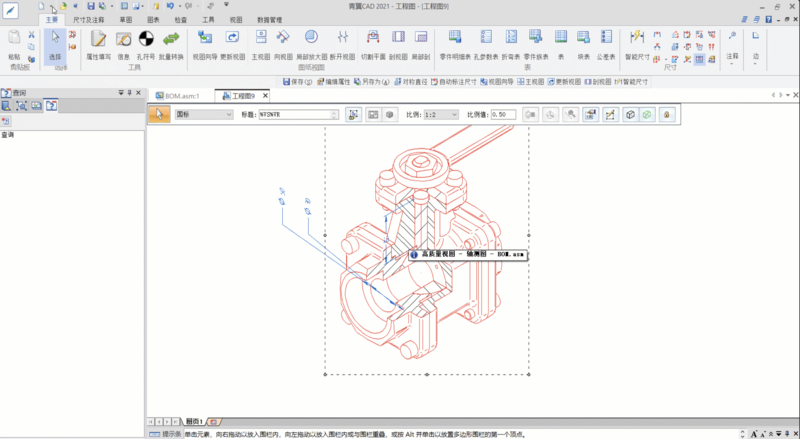

5  创建当前模型图纸，在视图向导内创建视图时，选择之前创建好的模型视图，直接引用放置在二维图纸内

图5 三维剖切视图在二维图纸内调用



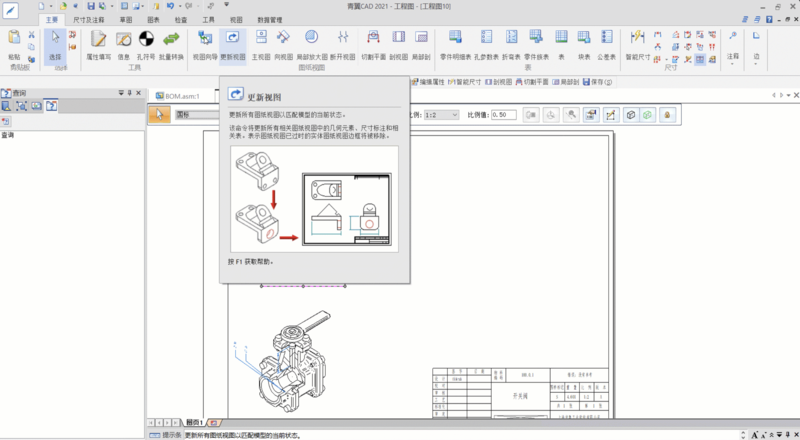

6  对于其他以创建的视图，通过属性内剖面的设置，也可体现三维模型内的剖切结果

图6 不同视图剖面的展示



7  通过二维图纸内的局部剖视图也可达成类似于三维剖切的结果，但存在差异点，在使用局部剖视图时，模型剖切由选择的方向视图的最上方处进行剖切，而三维内剖视可确定切入的平面深度，更加的灵活

图7 三维剖切与二维局部剖差异点



---
