第四十七期｜青翼CAD——装配特征的使用
浏览次数：684发布时间：2022-08-16
字体大小： 【小】 【中】 【大】
在产品设计过程中，经常会用到装配特征。在某些装配中，您可能希望构造可修改多个零件的单个特征，例如，一个除料可以延伸穿过多个零件。也有可能希望在装配环境下构造特征，而不是在零件或钣金文档中。
在青翼CAD中，可以构造三种类型的基于装配的特征：
- 装配特征
- 装配驱动零件特征
- 零件特征
那就让我们来看看这三种类型有什么区别。
1 装配特征

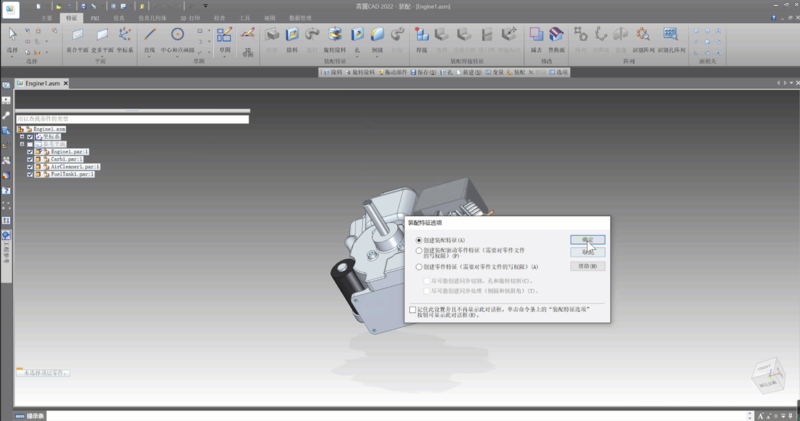

设置创建装配特征选项时，特征只影响您选择的零件，该特征只在装配环境下存在，零件中并不会改变。当要修改一个或多个常用零件，却不希望影响活动装配时，可以选择该种。
2 装配驱动零件特征

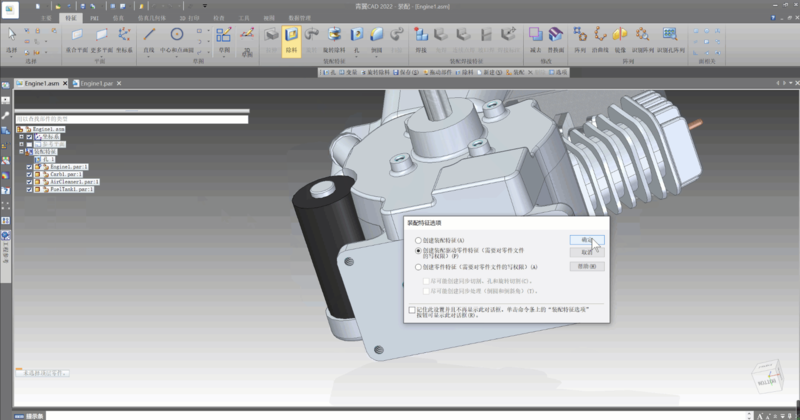

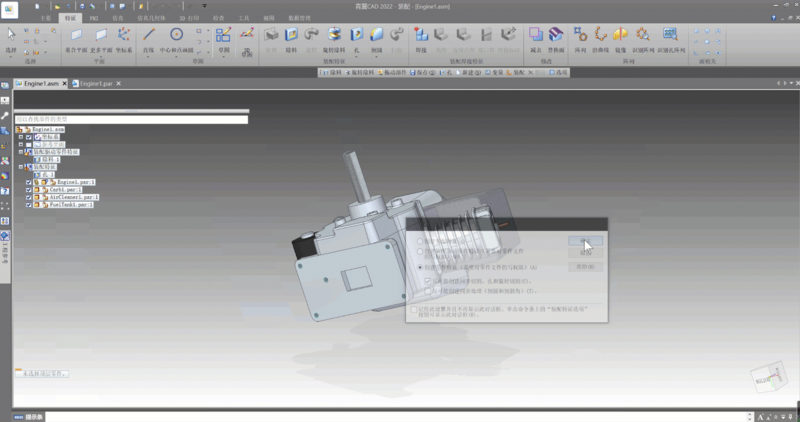

当设置创建装配驱动零件特征时，特征会影响所有选中的零件，该特征在装配环境和零件下都会存在。特征在零件中链接装配，当在装配环境下驱动时，零件也会随之改变。此选项适用于在一个装配中要全面修改一个或多个零件时。
3 零件特征
当设置创建零件特征时，特征会影响所有与选定零件文档名称相同的零件。零件特征与使用原位激活创建的特征相同，位于零件文档中，零件特征会变成顺序建模特征，特征未链接，并且无关联。
