青翼CAD内的工程计算工具可以帮助工程师进行参数驱动后零件变化的计算，减少设置中发生的错误，使得设计过程更简单、更顺利。

接下来我们就通过一个案例，来展示这个功能吧！

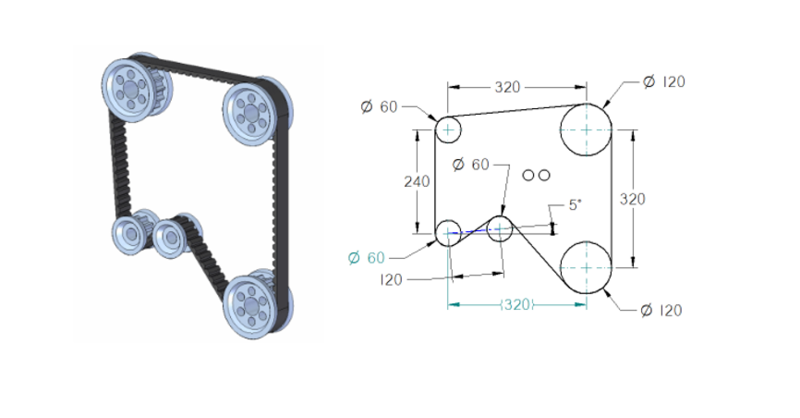

图1 图示装配位置标定草图

2  隐藏无关图面内无关元素，通过面积功能，获取驱动参数即传动皮带的总周长作为装配变动的变量

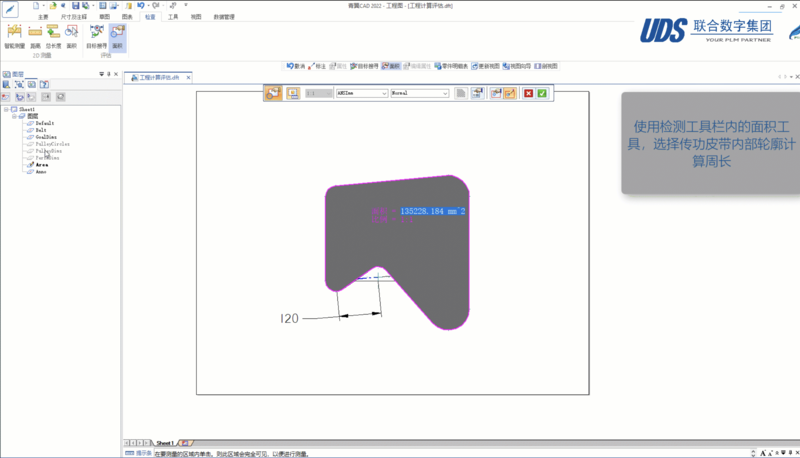

图2 获取皮带周长作为驱动参数

3  创建皮带周长变量的标注，以确定作为驱动参数的变化

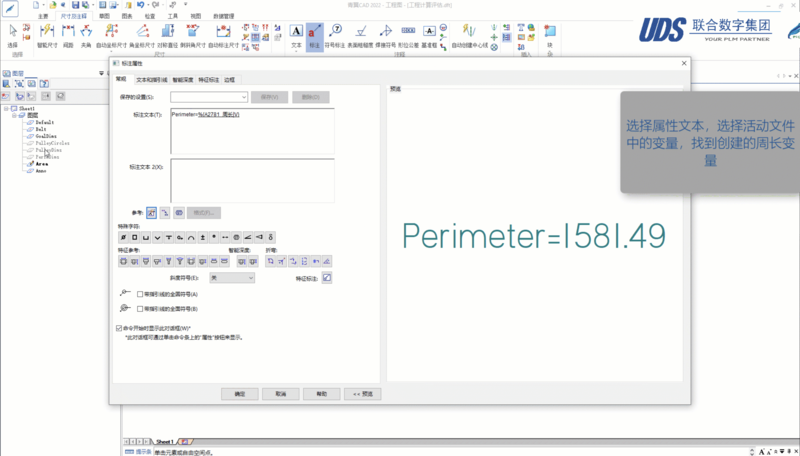

图3 创建周长变量标注

4  右击图示内草图尺寸显示所有尺寸，以便于通过变量名直观的查找从动尺寸

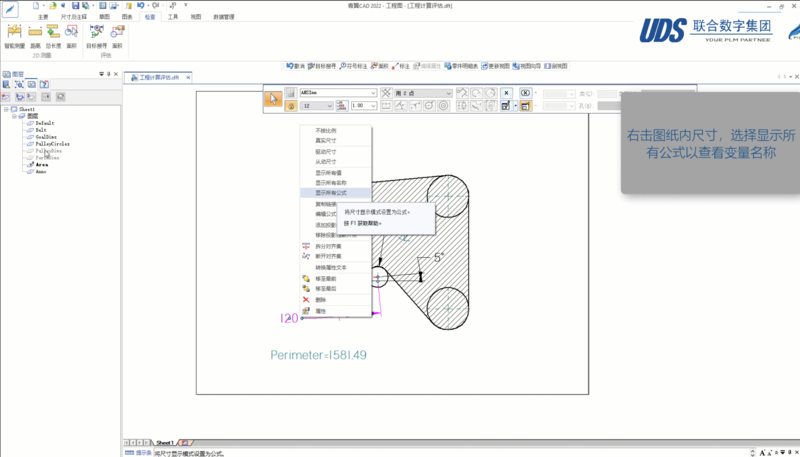

图4 显示尺寸名称便于查找

5  使用目标搜寻工具，选择目标驱动变量，设置驱动参数变量的目标值，再选择从动变量的变量名

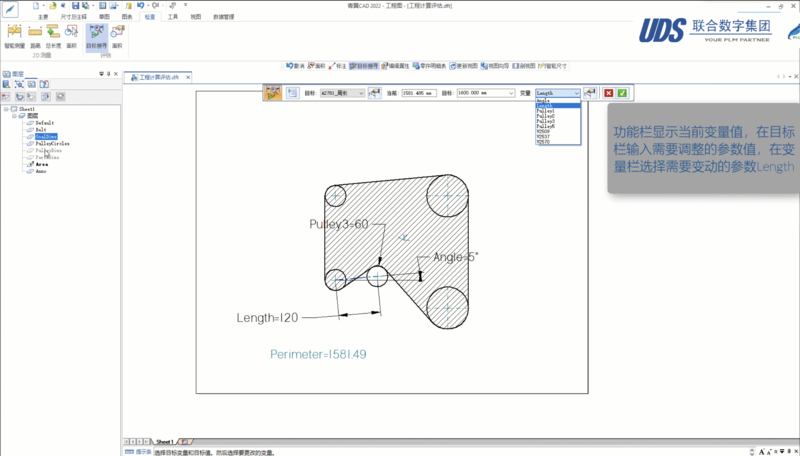

图5 设置驱动目标尺寸及从动尺寸

6  点击确认查看参数及模型草图的变化，进行模型的设计计算和结果的评估

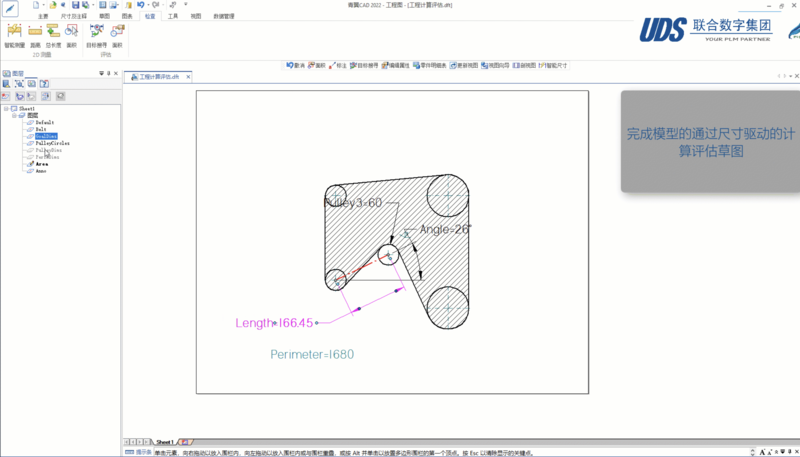

图6 确认计算结果

通过上述青翼CAD工程计算工具计算相关变量的变化，可以感受到其对于模型设计中参数调整的便利性和直观感。对于相关草图参数的调整同时还可以映射到模型的装配过程中，模拟实际的装配调整，减少了工程师繁琐的计算过程，简化了设计过程中的复杂计算，驱动效果更好。也可作为实际模型装配的前的调整模拟评估过程，规避部分实际操作中可能出现的问题，保证设计的正确与高效。
