第三十六期|青翼CAD分型设计——系列化模型快速设计

浏览次数:757发布时间:2022-05-26

字体大小: 【小】 【中】 【大】

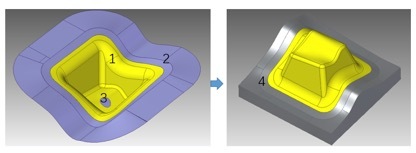

塑料模具的分型设计过程中,关键步骤通常分为动/定模区域1的划分,型面开孔3的修补,分型面2的创建,动定模型芯4的分割等几个阶段,如下图所示。

青翼CAD软件为各个关键步骤都提供了相应有效工具, 能够较好地辅助你快速完成各阶段的工作,实现三维模具的设计。

下面就让我们看看如何综合使用青翼CAD工具命令进行塑料零件的分型设计,感受下分型过程的方便性。

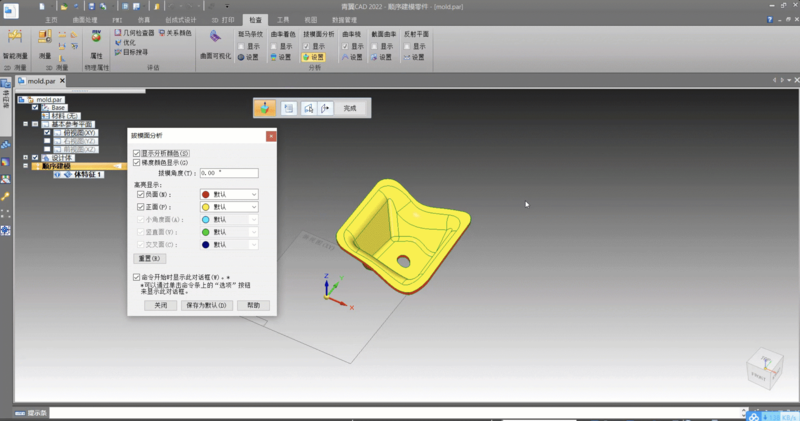

1  青翼CAD拔模面分析工具能够参考分模方向快速区分正面和负面,并着色成不同颜色表示型芯和型腔面

下图为一个简单塑料件,为了分模需要,首先要根据拔模角大小把零件面分成型芯和型腔区域。

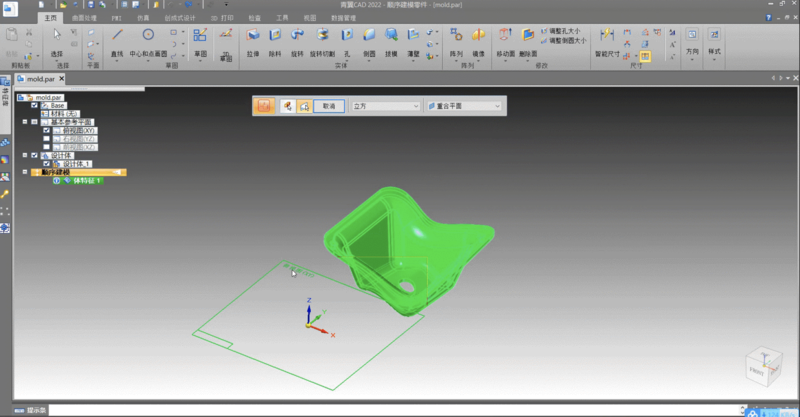

2  依据零件的实际大小和模具要求,确定原始坯料大小

青翼CAD实体造型的封闭命令,允许参照零件大小和开模方向方便生成方形坯料,同时允许放置适当偏置余量。



3  修补开口和创建分型面

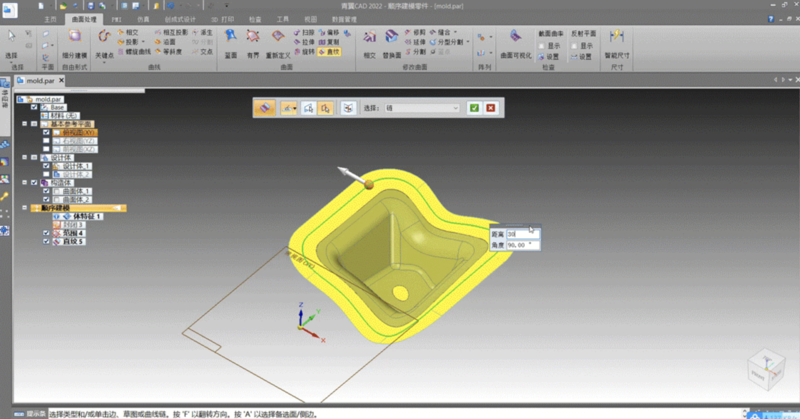

零件底面圆孔应用有界工具快速补片,直接选择开口边线和设置邻面相切约束条件即可,而分型面可以使用直纹命令灵活创建,并保证邻面相切或成一定角度。

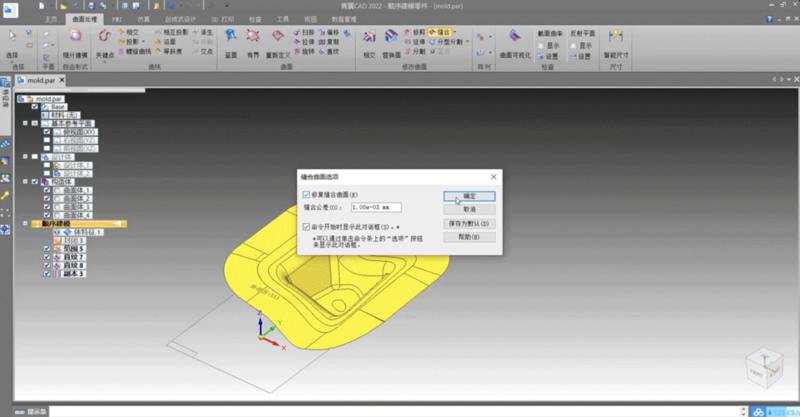

4  为了分割坯料,需提取型腔面,并与分型面和补片合并成片体

用曲面处理中的复制命令把黄色的型腔区域面提取,再使用缝合命令把分型面,补片面和复制面缝合一体。

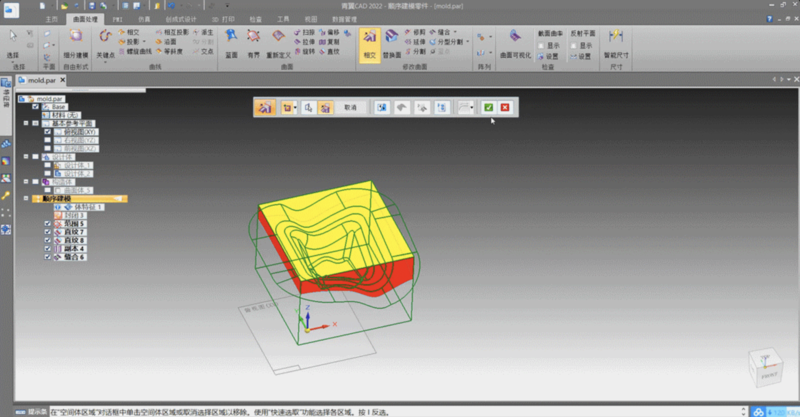

5  使用已缝合好的片体去分割先前建好原始坯料,创建定模型芯

青翼CAD曲面处理中的相交命令是比较好的分割工具,选择创建设计体方式能够快速分割实体,并允许灵活取舍需要部分。



由以上过程可以看出,青翼CAD为分型设计过程提供了多样工具,能够协助快速完成相对规则零件的分模。
