企业在以往的新产品研发过程中，经常会遇到需要快速展现设计灵感、直观真实表达创意的造型设计。设计人员通过手绘、二维CAD或者其他非工业设计3D软件确定产品造型。这些数据通常无法直接被工业设计3D软件直接使用，往往利用中间格式进行转换。由于不确定工业设计软件的版本，可能会造成中间格式数据版本过高，导致无法打开或者打开后有破面的情况发生，需要缝补面后才能进行工业造型确定。这时企业面临着两难的选择——不升级软件，会增加沟通时间成本；升级软件，会增加经济成本，并且设计人员还需要培训和适应新版本的软件。

青翼CAD提供一个快速的产品造型设计模块——细分建模，使设计人员能在极短的时间内快速完成产品的创意灵感设计，生成光滑动感且易于编辑的模型数据、真实的阴影和高级工作室实时渲染。同时能够生成相片般真实的艺术图像，从而满足企业在产品工业设计外观设计管理上的需求，并提升设计效率与设计质量。完成后的数据可以直接用于后续的工艺确定以及加工制造。

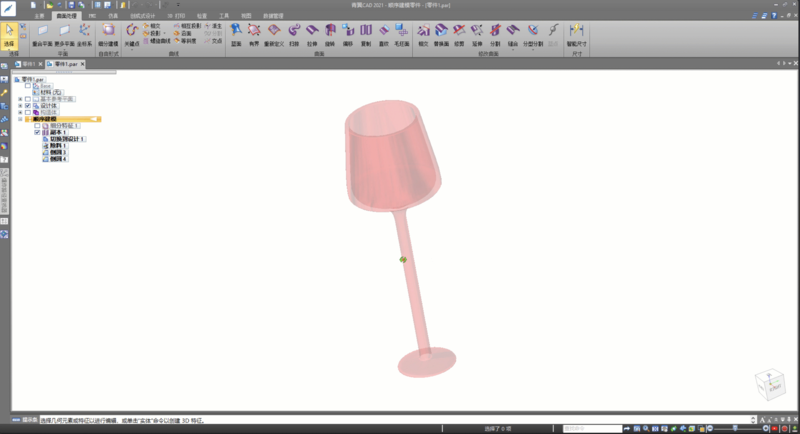

通过高脚杯这个案例，让我们来感受下青翼CAD细分建模的灵巧与高效。

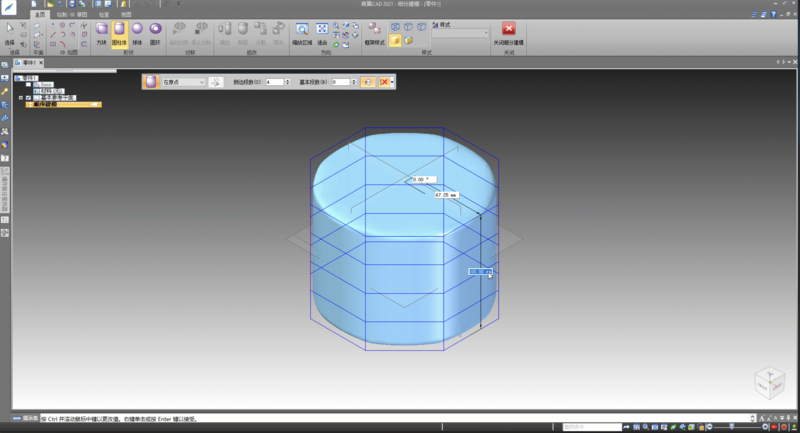

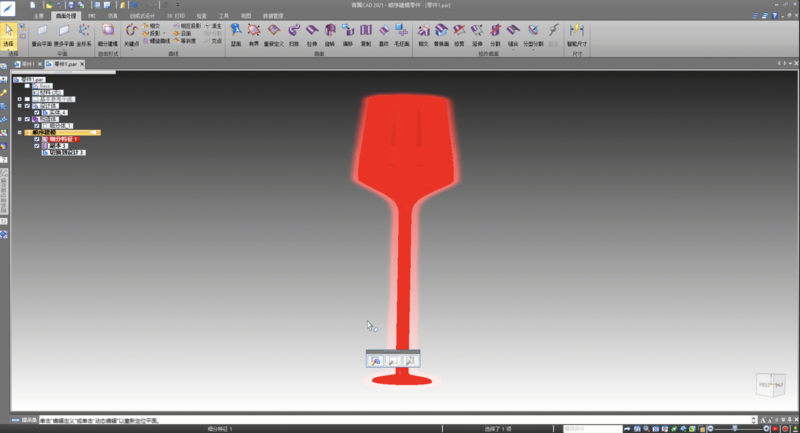

01 启动青翼CAD，新建部件进入细分建模，并创建基础外型

图1 细分建模环境设计

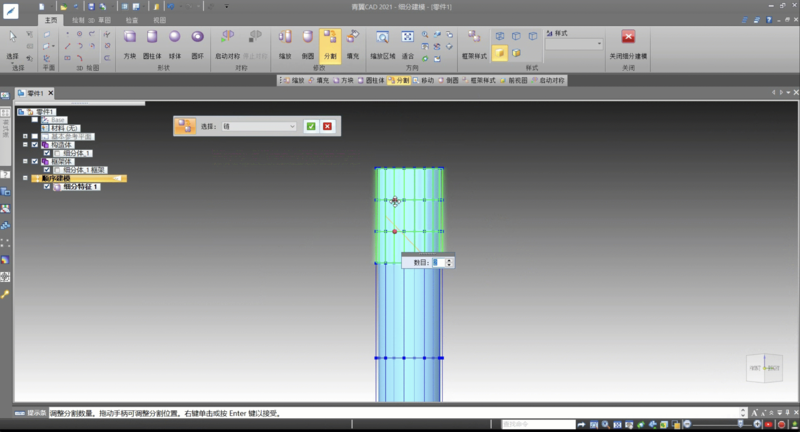

02 在细分建模中，根据设计需求，可以快速的对基础造型进行后续的修改，例如添加分割位置，形成新的段，然后进行修改

图2 修改基础造型

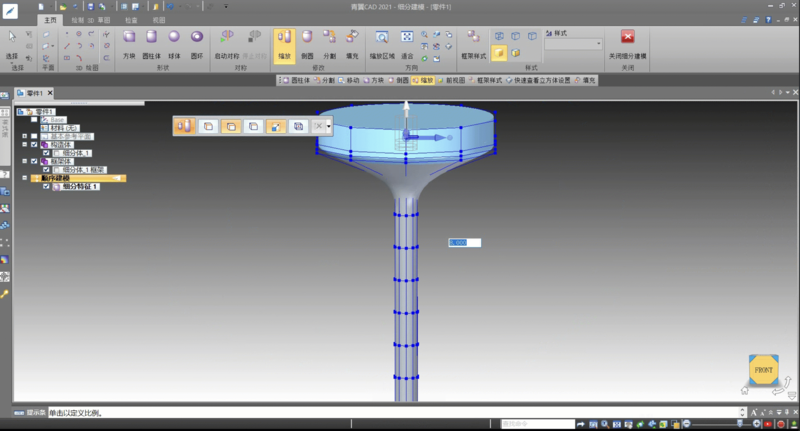

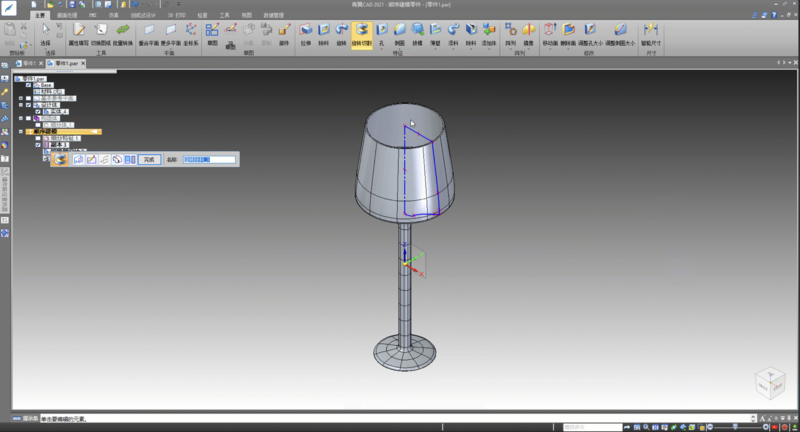

03 在细分建模中，利用缩放功能，直接对造型进行等比例的放大与缩小，快速地完成造型修改

图3 端部比例缩放

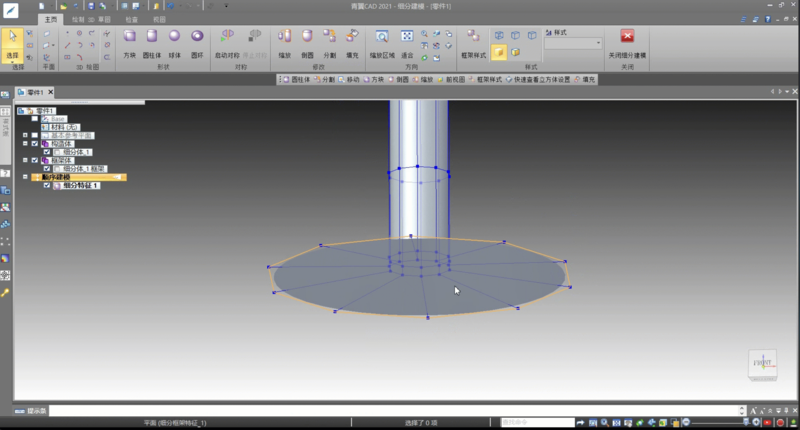

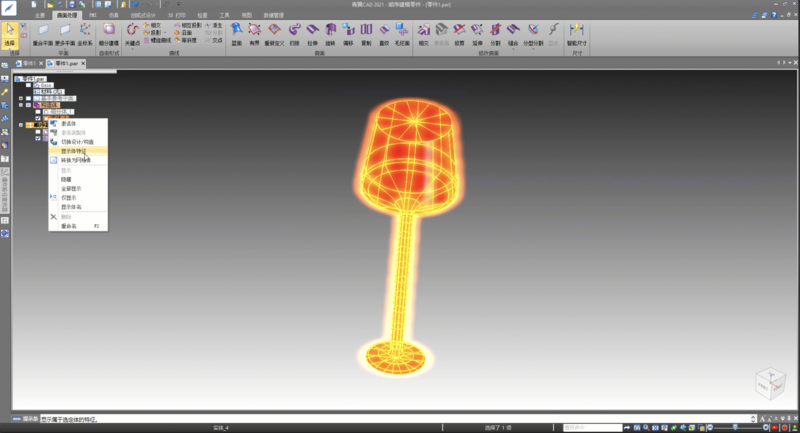

04 完成后续底部造型的设计

图4 底部造型设计
