在零件的数控编程过程中，一般需要设置毛坯几何体用作零件加工开始的材料大小，常见的毛坯形状分为方体和圆柱，所以能否方便地根据零件三维模型快速创建包容体对CAM编程显得非常重要。

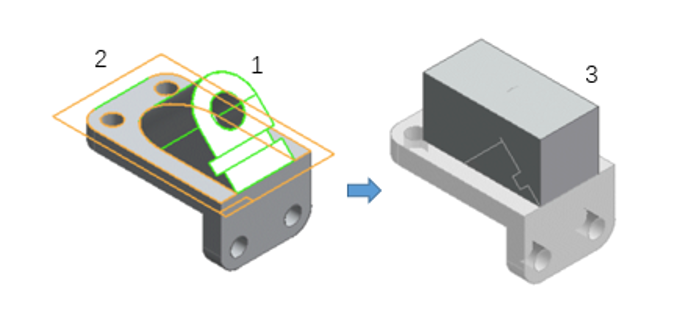

青翼CAD为CAM准备提供一个创建包容体的有效工具——封闭命令， 它能够围绕选定的几何体1和由平面2法向决定的封闭方向，方便地创建所需的方块和圆柱3，直接用于零件制造的毛坯准备和编程设置，当然也能对零件的局部几何体作简化表示。

下面就让我们来感受下青翼CAD封闭命令功能的强大和快捷。

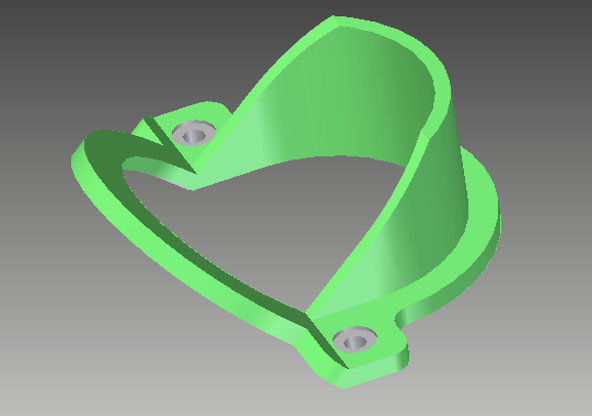

1  以下是青翼CAD设计好的非规则三维零件，为了数控加工编程，首先要为它准备毛坯模型，即最初的材料形状，假设使用的毛坯形状是方料，且有5mm余量保证零件完整加工

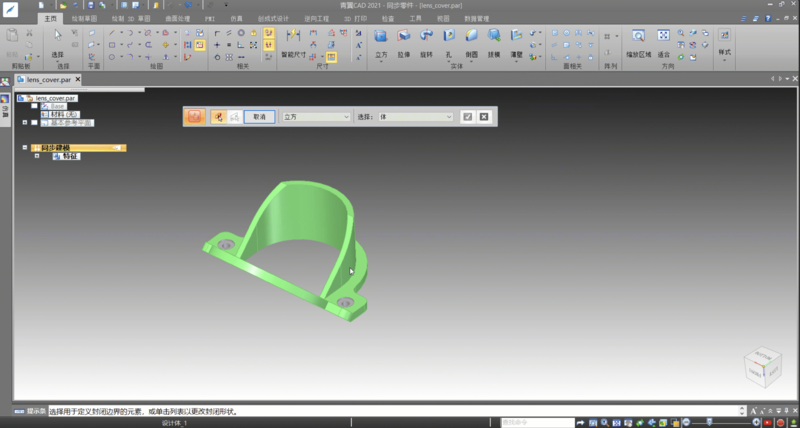

2  下面使用青翼CAD实体组中的封闭工具快速创建零件的方形毛坯，以包容零件的整个外围尺寸形状，当然如果需要，这个工具也可方便生成圆柱毛坯

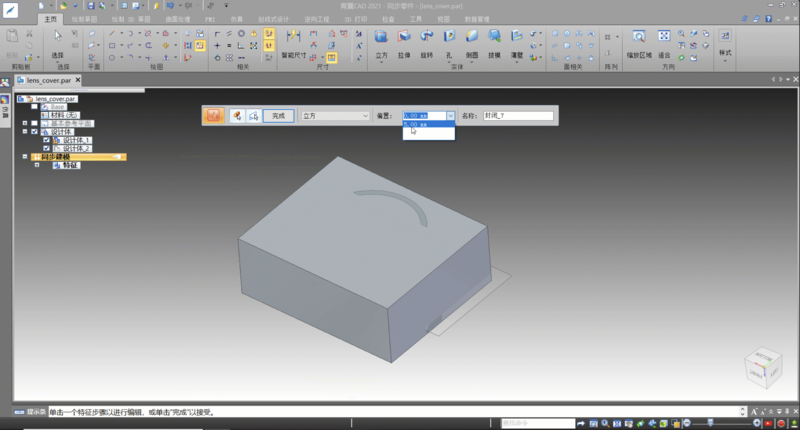

3  为了保证这个零件的外围形状能够完全加工，在上述包容毛坯的基础上还要添加材料余量，另外考虑零件的装夹需要，毛坯每面给放5mm材料余量

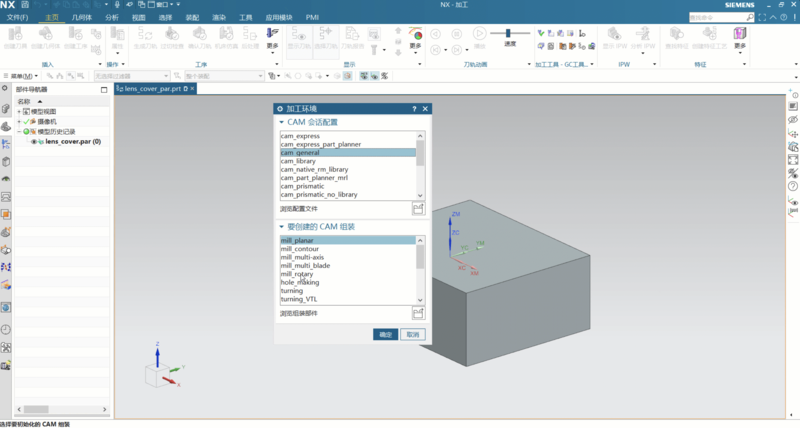

4  毛坯设置完成后，可以启动青翼CAD工具中集成的CAM Pro应用，进入数控编程环境，可以方便地把毛坯体设置成工件几何体

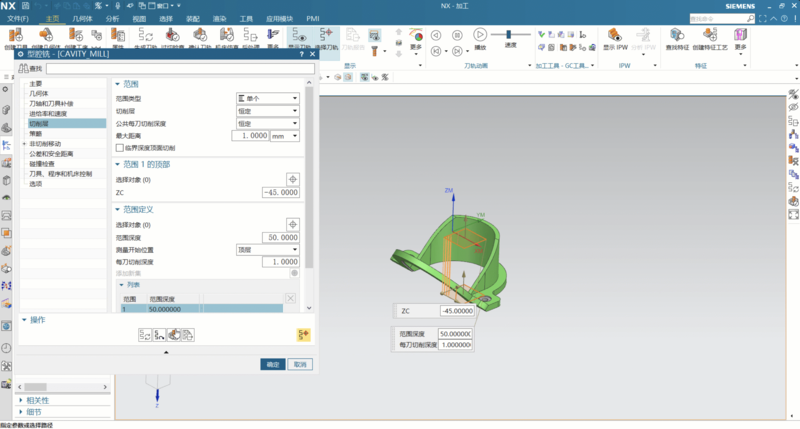

5  接下来，借助毛坯面调整加工坐标系，就可以使用开粗刀具创建型腔铣刀轨，快速去除多余毛坯材料

CAM Pro数控编程需要准备几何体，从以上过程可以看出，青翼CAD的封闭功能，能够快捷地根据零件模型生成不规则零件的包容毛坯件，同时按需要灵活调整毛坯余量，很好地满足零件数控编程过程的几何体参数准备需求。
