在如今这个蓬勃发展的时代，整个制造行业也在飞快的进步。对应时代的前行，我们设计软件往往也冲刺在最前方，给制造业的发展提供基础。今天我们就来给大家分享青翼CAD如何制作爆炸图。

青翼CAD中，对装配爆炸，操作简单，功能强大，同时爆炸完成后，可以快速制作动画和进行工程出图。几乎能满足客户大多的需求，帮助客户提高效率，展示更加直观。

接下来让我们一起以实例来看看，如何进行装配爆炸吧。

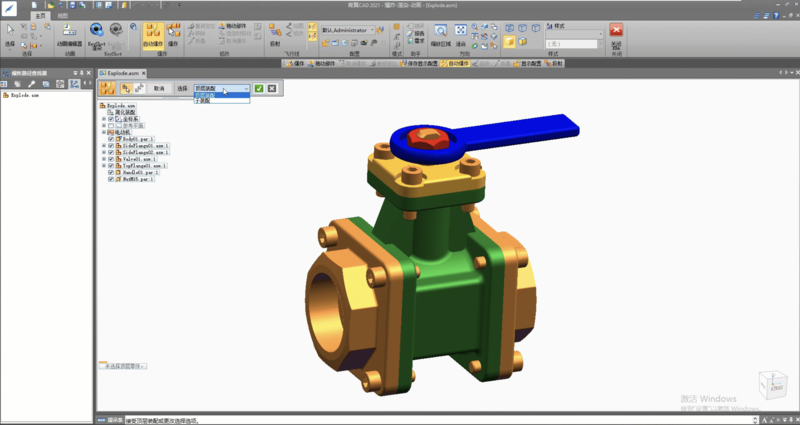

1  首先打开一套装配，点击REA进入装配爆炸环境

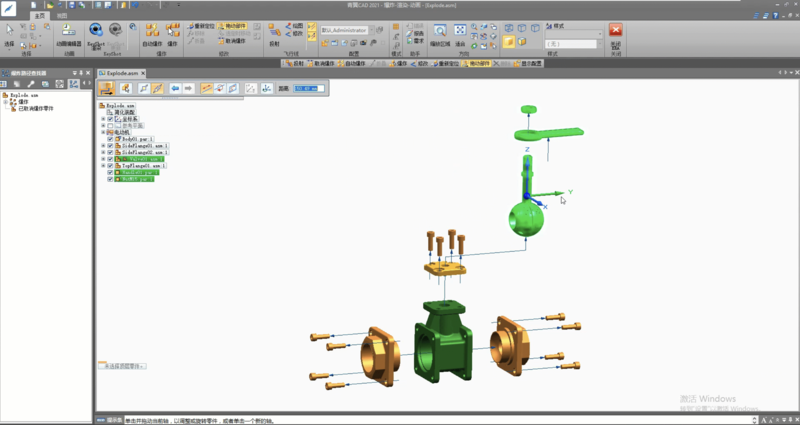

2  然后使用自动爆炸，对装配进行一个初始的爆炸



3  接着使用拖动部件的功能，进行爆炸位置的调整

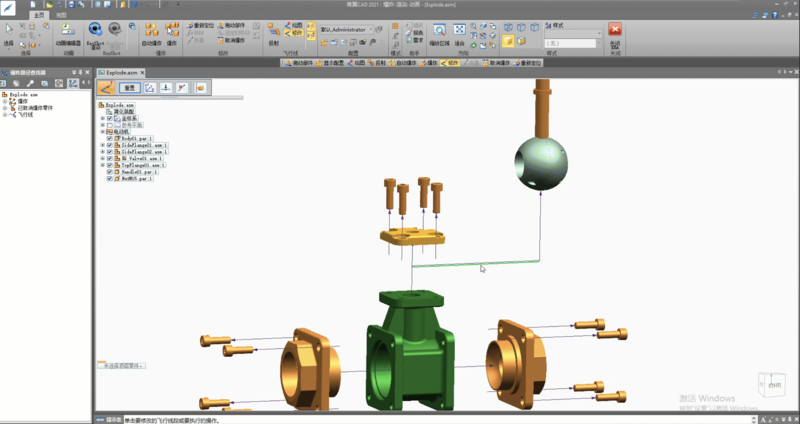

4  使用投射，可以编辑飞行线，然后修改飞行线



5  删除部分飞行线，使用绘制重新生成飞行线

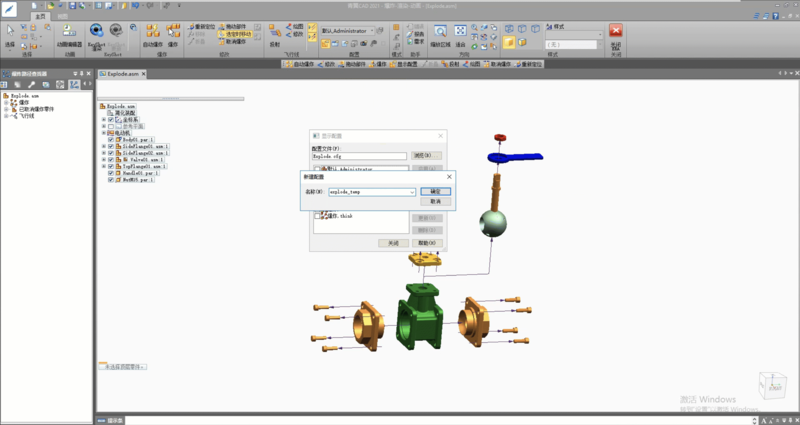

6  新建一个视图配置

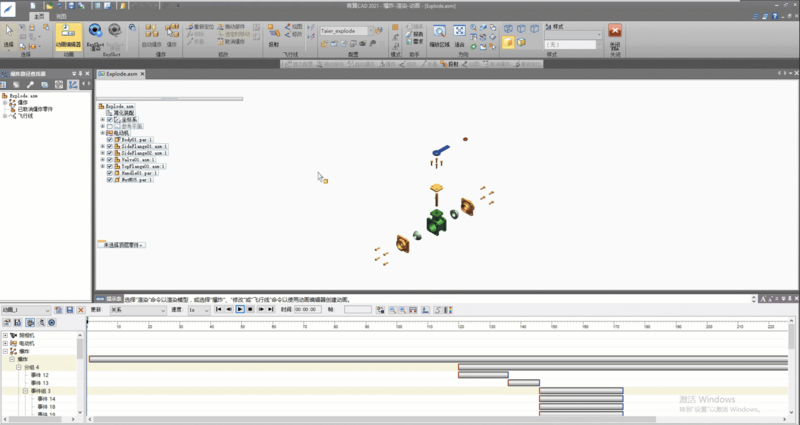

7  新建动画，添加新建的视图配置，快速制作演示动画



8  添加一段镜像动画，展示合并和展开装配

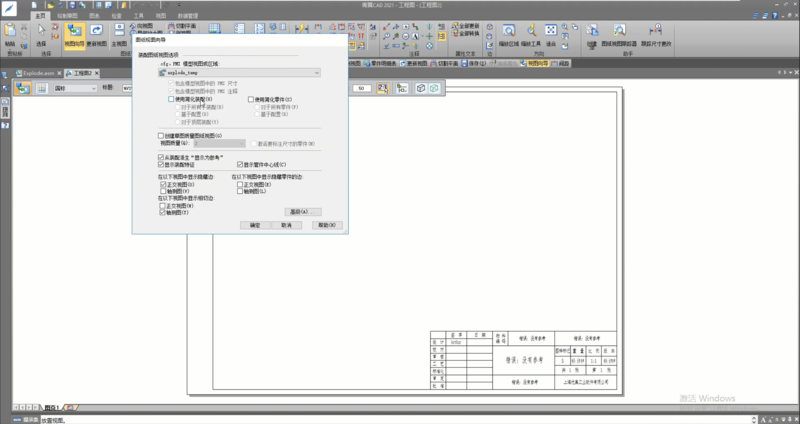

9  二维工程图调出视图配置，进行二维投影

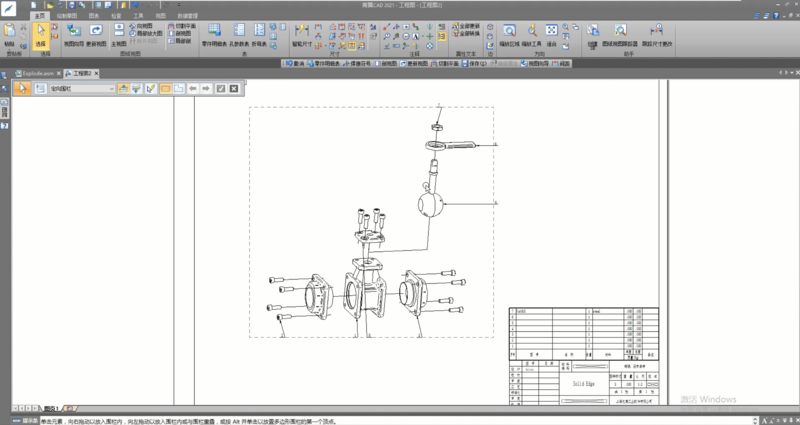

10  使用零件明细表功能，对爆炸图进行自动标注



---
