创建路径段

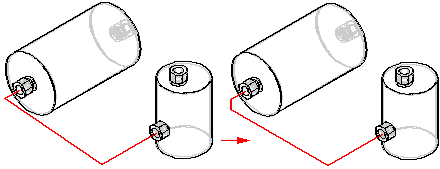

使用快速布管命令可为管件或管道创建 3D 路径，而不必手工绘制路径的各个线条。“快速布管”在两个点之间生成一条路径，该路径与默认参考平面正交。这些点必须是圆形或椭圆形元素、段的端点或草图元素的端点。

如果路径可以向多个方向延伸，则您可以使用快速布管命令条上的“下一个”和“前一个”按钮来显示备选路径。路径的次序是从最简单的路径（段数最少）到最复杂的路径。快速布管生成的路径中的最大段数是 5。

在管线设计中，可以使用线段命令、圆弧段命令或路径命令手工绘制管件或管道的路径。可以将圆弧段与线段或其他圆弧段相连接。

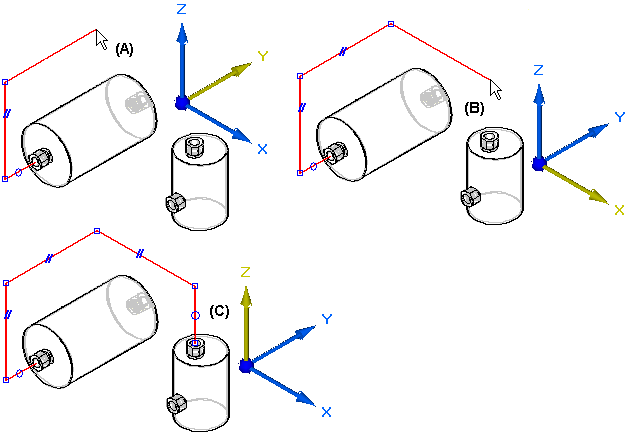

当手动绘制路径时，使用快速定向工具可帮助您绘制 3D 空间中的线和圆弧。绘制线段或圆弧段时，使用“快速定向”可将该元素的方向锁定为与一个轴或平面平行。例如，定义了线段的起点后，可使用“快速定向”将方向锁定到 Y 轴。

当单击以定义该线的第二个点时，可以使用“快速定向”将方向锁定到 Z 轴。

可继续锁定轴或平面，以帮助您定义路径 (A)，(B)，(C)。

如果绘制路径段时出错，您可以单击“撤消”按钮来撤消不想要的操作。然后，您可以继续绘制路径段。

如果错误地撤消了误操作，则可以单击“重做”按钮来恢复该操作。

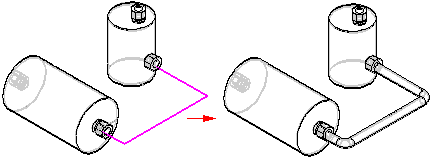

除了绘制路径外，还可以使用装配布局中存在的几何体草图作为路径段的输入。
