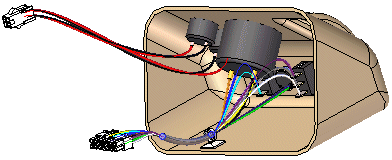

可以使用电气布线应用程序处理包含电气导线的装配。
要激活电气布线应用程序，选择工具选项卡→环境组→电气布线。
QY CAD 电气布线设计专门用于圆形导线，不支持带状电缆。
可在装配中使用的导线数量没有限制。
通常，线束设计由两个设计过程组成。在第一个设计过程中，首先创建一个 2D 电子示意图，从中派生出 3D 模型。在第二个设计过程中，没有任何 2D 示意图，也没有任何 2D 示意图与 3D 模型结合使用的情况。
根据使用的设计过程，有两个创建线束设计的工作流程：
手动
自动
