变量表电动机命令

可以使用变量表电动机命令（主页选项卡→电动机组→变量表电动机）来模拟装配中的运动，方法是在一段时间内按指定的量来递增与角度或线性装配关系相关联的变量。这样可以顾及使用线性电动机命令或旋转电动机命令所无法实现的更复杂运动（有关更多信息，请参见旋转电动机和线性电动机命令）。

变量表电动机可以用于：

• 动画播放阵列

• 动画播放变量表公式和方程式

• 协助动画播放可调装配

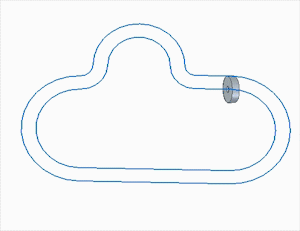

例如，可以通过在变量表中递增固定路径关系变量值（工具选项卡→变量组→变量），移动路径关系中的从动件。以下动画演示了如何使用变量表电动机沿着边链路径移动从动件。

您可以使用此功能来定义多种多样的运动。有效变量可以是任何驱动距离或角度变量表参数。不支持从动变量。

变量表电动机适用于电动机模拟时间线中的现有电动机（线性和旋转）。为此，线性和旋转电动机从当前位置更新为下一位置（以递增方式处理）。软件使用该部件的当前位置定义并更新方向矢量和轴。

变量表电动机对话框可用于：

• 指定变量表中的驱动变量

• 定义速度

• 可选限制移动

• 控制方向

如果用来定义运动的关系被删除或变为从动，该电动机将以错误状态显示在路径查找器中的电动机收集器中。处于错误状态的电动机无效关系变量值在变量表中没有列出。如果变量值在变量表中无效，该电动机将以错误状态显示在路径查找器中的电动机收集器中。

必须为所有成员定义装配族电动机。模拟时间线只处理活动成员。如果从活动成员排除或抑制该变量，该电动机不执行任何操作。

在模拟时间线中，变量表电动机的行为与任何其他现有电动机相同。它使用其路径查找器名称显示在电动机收集器中。

变量表电动机具有以下特性：

• 可以在模拟时间线中颠倒或映射变量表电动机定义。

• 如果变量表电动机尝试设置变量值并失败，在模拟期间不会发出错误。该值不会改变。

• 可以使用定义变量表中的相同变量定义多个变量表电动机。

• 模拟时间线不允许同时调用相同零件上的相同类型的电动机。

• 使用电动机组属性对话框定义变量表电动机时，物理运动和检测碰撞选项无效。

在路径查找器的电动机收集器中，右键单击一个变量表电动机来编辑其定义、删除电动机或更改其名称。

请参见变量表电动机工作流程来详细了解用来定义变量表电动机并将它应用于仿真的过程。

---
