渲染零件和装配


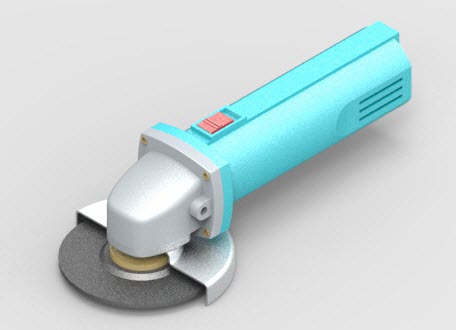

KeyShot 是一个独立的渲染应用程序，自 2014 年的 ST7 版本以来已与 QY CAD 集成（作为 Virtual Studio 渲染程序的代替）。由于 KeyShot 是一个独立的应用程序，它的更新和发行周期与 QY CAD 的发行周期无关。

注释:

当使用 KeyShot 的更新功能进行更新时，确保 QY CAD 关闭，然后开始 KeyShot 更新过程。

渲染与标准着色显示的不同之处在于，渲染的意图是生成单个高品质图像，而不是生成模型的持久着色表示。以下所有参数用于标准着色显示，但是它们也是用于定义渲染参数的部件。一旦进入渲染环境，您应该首先在该环境中进行显示设置。使用“视图样式”会影响整个视图，而使用“面样式”只影响单个零件或单个曲面。

着色和渲染之间的另一个区别在于生成显示的方式。着色依赖于显卡，而 KeyShot 渲染只依靠 CPU 处理。

您可以使用这些样式来添加新效果，如：

反锯齿

对零件或装配窗口应用反锯齿将减少或消除斜边的锯齿显示。可通过在 QY CAD 着色中选择高、中或低来控制反锯齿的级别。KeyShot 不使用 QY CAD 设置。

纹理

可以将图像作为纹理应用到装配中的零件。例如，可以应用表示材料类型（如木材、拉丝铝或大理石）的纹理图像。

注释:

如果应用的是 .jpg 纹理图像，则必须采用 RGB 格式。RGB 是 .jpg 纹理的唯一支持格式。

地板反射

可在零件或装配下的地板上应用反射效果。这样可反映模型的真实情况。

凹凸贴图

可以使用图像在装配中的零件上定义凹凸贴图。凹凸贴图会在零件上营造曲面浮雕着色外观，从而增强了真实感。虽然灰阶和标准格式均受支持，但标准贴图是首选。标准贴图提供三倍于灰阶的数据量，因为它们包含 RGB 信息。该算法会将 RGB 值转换为 XYZ 值，以定义曲面浮雕。该格式支持比标准灰阶更精细的表面光滑度定义。如果选择了“高质量”设置，则仅支持凹凸贴图选项。

背景图像和反射

可以使用背景图像来使零件和装配看起来更真实。例如，可以在反铲挖土机装配后面应用公路场景或工地作为背景图像。您也可以定义曲面所反射的图像。可以将同一图像用于背景和反射，也可以使用不同的图像。

提示:

在初始创建 *.bip 文件过程中将传递背景图像。对背景所作的任何更改需要在 KeyShot 中进行。

阴影

在装配中，可以定义面样式，确定一个零件是否将阴影投射到另一零件上，以及零件是否接受来自相邻零件的阴影。

灯光颜色和角度

您可以为八个光源都指派颜色和角度属性。

渲染光线追踪图像

光线追踪着色可以生成零件对零件的反射，而标准着色不具备此功能。装配中的零件反射可反射到自身或相互反射。使用 KeyShot 渲染命令可创建装配的光线追踪图像。

准备装配

在对装配进行光线追踪处理之前，您应该进行检查，以确保每个零件的所有属性和样式都已正确设置。应该在一个简单的视图样式中测试视图方向、反射框和阴影设置，以确保阴影和背景能够正确显示。

在检查并确保装配文件具有适当的样式和设置之后，就可以创建该文件的光线追踪图像了。如果您不能对结果作出肯定的判断，可以在光线追踪模式下运行小区域测试，以优化硬件处理时间。

准备视图

将以下步骤用作为生成图像准备视图的检查清单。

  • 将装配定向至所需的视图方向。

  • 决定是要生成图像的“正等测图”（默认）还是“透视图”（更真实）。

  • 测量装配的灯光照明。尽量减少所需的灯光量以产生理想结果，因为过多的灯光会影响处理时间。

  • 评估阴影的“外观”并相应地调整灯光。

  • 查看零件颜色，并设置所需的透明度、反射度及光亮度的属性。

  • 定义纹理及凹凸阵列。

  • 如果产品具有反射曲面，则应该设置反射框，使零件具有可以反射的内容。

  • 使用默认质量设置运行样本图像以测试灯光、阴影、凹凸贴图及纹理。

  • 使用高质量设置渲染整个场景。

保存渲染的图像

要保存光线追踪图像，请使用 KeyShot 渲染、另存为图像或另存为已转换的命令。如果想要加入动画信息，则进入爆炸渲染动画环境，然后使用动画菜单上的 KeyShot 动画。

要共享包含贴花的 KeyShot 渲染模型，必须将模型从 KeyShot 另存为 KeyShot 包文件 (.ksp)。
