定义零件模型图纸视图

选择零件模型并放置初始图纸视图

在接下来的几步中，将选择 3D 零件模型，并使用图纸视图向导将初始图纸视图放置在图纸页上。

另外还将了解如何在图纸页上移动图纸视图。

启动定义零件模型图纸视图练习。

选择要放置在图纸页上的零件模型

1. 选择主页选项卡→图纸视图组→视图向导命令 。

2. 在选择模型对话框中，执行以下操作：

   1. 将查找范围位置设置为 QY CAD 2022 Training 文件夹。

      注释:

      Training 文件夹的默认位置为 C:\Program Files\UDS\QY CAD 2022\Training。但是，系统管理员可能已选择了其他位置。

   2. 将文件类型选项设置为零件文档 (*.par)。

   3. 选择名为 Frame2.par 的文件。

   4. 单击打开。

      系统显示视图向导命令条。

打开图纸视图创建向导

1. 在视图向导命令条上，单击图纸视图向导选项 。

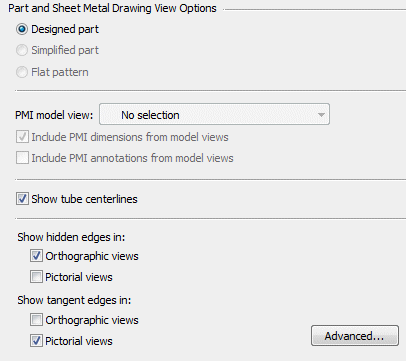

2. 确保图纸视图向导上的零件视图选项与上图相符。

3. 单击确定继续。

指定图纸视图布局

1. 在视图向导命令条上，单击图纸视图布局 。

   使用图纸视图布局页面来指定主要图纸视图和其他图纸视图。主视图居中显示。

   在此步骤中无需指定所有图纸视图。以后可以使用主页选项卡→图纸视图组上的命令添加它们。

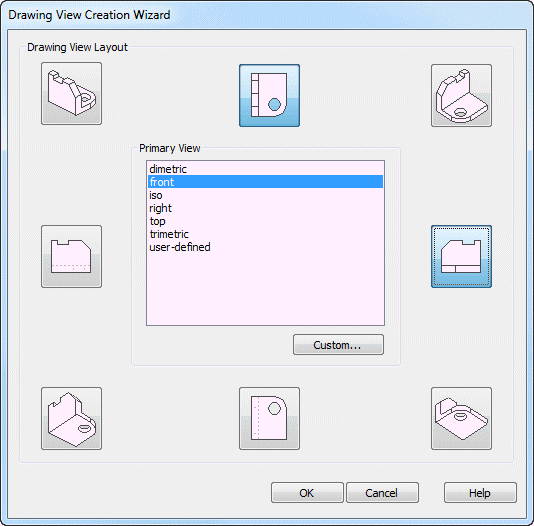

2. 在图纸视图布局页面上，将主视图设置为前视图。

3. 选择俯视图和右侧视图，如上图所示。

4. 单击确定以关闭图纸视图向导。

5. 请暂时先不要单击图纸页。

在图纸页上放置视图

1. 观察视图向导命令条，该命令条在应用程序窗口顶部水平显示，或在边侧垂直显示，具体取决于您选择的用户界面主题。请注意，光标显示已在图形窗口中发生变化。

   命令条包含用于控制图纸视图比例、视图显示属性和视图方向的选项。

2. 在此向导中定义的图纸视图的幻影图像将附加到光标上，以便于将其定位到图纸页上。不要单击以放置视图。

3. 在视图向导命令条中，将比例选项设置为 1:1。

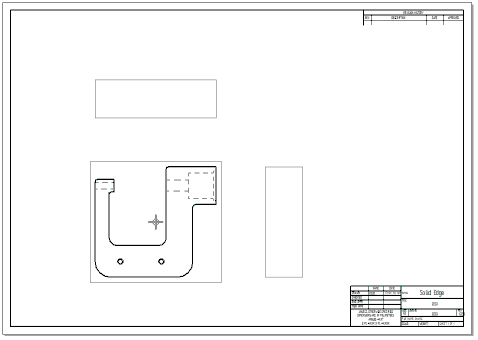

4. 将光标大致定位在如上所示的位置，然后单击以放置图纸视图。

观察图纸视图

图纸视图应按类似于图中的方式显示。

放置另一个图纸视图

使用主视图命令放置另一个图纸视图。可使用此命令从现有图纸视图折叠新图纸视图。

1. 选择主页选项卡→图纸视图组→主视图 。

2. 将光标定位在下图中所示的图纸视图上，然后单击以选中它。



3. 在选定视图周围移动光标，并注意将光标移到不同位置时发生的变化。 大小变化表示不同的视图方向。

4. 定位光标，如下图所示，然后单击以放置正等测图纸视图。



观察结果

观察新的正等测图纸视图。

此图纸视图可以使用图纸视图向导与其他视图一起放置。

重新定位图纸页上的图纸视图

通过将图纸视图拖至新位置调整其位置。

1. 按 Esc 键启动选择命令 。

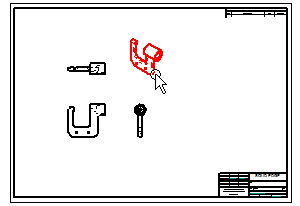

2. 将光标定位在正等测图纸视图上，如下图所示：

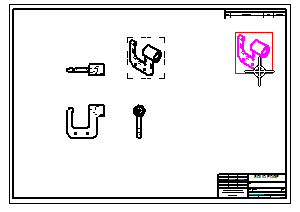

3. 在视图高亮显示时，单击并拖动光标，以将图纸视图重新定位到图纸页的右上角，如下图所示。



重新定位更多图纸视图

当移动正投影图纸视图（如俯视图、前视图或右视图）时，其他图纸视图也会移动以保持图纸视图适当对齐。还将显示图纸视图对齐线，以表示其所对齐的视图。

• 将光标分别定位在这三个正投影图纸视图上，然后将它们拖至新位置，以观察它们如何保持按正投影方式对齐。



主视图放置完成

现在，具体显示应与上图大致相符。

• 在快速访问工具条上，选择保存 。

将零件主视图放置到图纸页的步骤已经完成。

---
