3D 草图关系

在创建 3D 草图元素的同时，3D 智能草图可以识别在 3D 智能草图组中所选中的关系。

端点 关系可以识别元素的端点。例如，可以在另一条直线或圆弧的端点处绘制新直线。

中点 关系可以识别元素的中点，如直线的中点。例如，可以在已有直线的中点绘制新直线。也可使用中点将两元素与另一元素对齐。例如，可以在一条直线的中点和一个圆的中心之间添加竖直关系。

元素上 关系可以识别元素上的点。例如，可以在已有元素上的点上绘制新直线。然后可以用尺寸来控制与所需元素的确切距离。

中心点 关系可以识别圆弧或圆的中心点。例如，可以在已有圆或弧线的中心点绘制新圆。

轮廓点 关系可以识别圆弧、圆或椭圆上的轮廓点。例如，在绘制一条新直线时，可以接触圆上的轮廓点。单击后，该条新直线与现有圆上的轮廓点相连。

平行 关系可以识别一条直线是否平行于另一条直线。例如，在绘制一条新直线时，可以接触希望与该新直线平行的另一条直线，然后移动光标使其与第一条直线基本平行。当显示平行指示符时，进行单击，会向新直线添加平行关系。

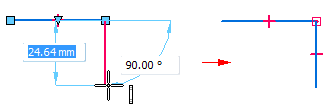

水平或竖直 关系可以识别直线相对于轮廓平面的 X 轴是水平的还是竖直的。例如，可以在绘制直线时将光标定位以显示竖直指示符。单击后，会向该直线添加竖直关系。

垂直 关系可以识别一条直线是否垂直于另一条直线，或者一条直线是否垂直于一段圆弧或圆。例如，在绘制一条新直线时，可以定位光标以显示垂直指示符。单击后，会在两直线之间添加垂直关系。

相切 关系可以识别一个元素是否与相邻元素（如直线、圆弧或圆）相切。例如，在绘制与已有圆弧相连的新直线时，可以定位光标以显示相切指示符。单击后，会在该直线与圆弧之间添加相切关系。

同轴 关系可以识别一条直线是否与圆形元素同轴。 应用此关系，可以使 3D 草图中的圆弧或圆与模型中的线段同轴。也可以使 3D 草图中的直线与模型中的圆边或圆柱面同轴。

投影关键点 关系可以将定位的关键点投影到锁定的平面上，从而可在使用模型中的其他关键点时在锁定的平面上进行绘制。

编辑点 关系可以识别 3D 曲线上的编辑点。 有关更多信息，请参见“3D 曲线”命令。

---
