使用草图尺寸

可以添加尺寸和几何关系来控制草图元素的大小、形状和位置。在添加尺寸和几何关系时，可以将它们相对于坐标系的主轴放置。在随后的设计修改过程中，这尤其适用于对称零件。

也可以使用变量命令定义函数关系。

尺寸标注命令位于主页、绘制草图和 PMI 选项卡上的尺寸组中。PMI 选项卡上的命令仅在将尺寸直接添加至 3D 几何体时可用。

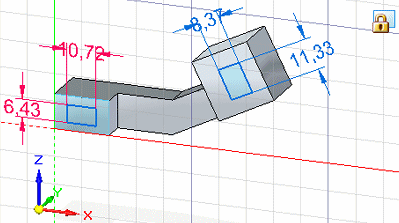

要使尺寸相对于草图几何元素保持水平及竖直，可使用绘制草图选项卡上的重定位原点命令来移动草图平面原点并重新确定草图平面 X 轴的方位。这使您可能在同一草图的不同共面的面上进行绘制并标注，又能使尺寸文本和关系朝向面上的一个边，如图所示。

可使用原点置零命令自动将草图平面原点重置为当前锁定草图平面的中心，坐标为 (0,0,0)。

还可以通过使用栅格选项命令独立显示草图栅格、对齐线和坐标读数。

有关更多信息，请参见处理栅格。
