尝试绘制此简单草图


观看此简短的视频演示,然后按照以下步骤了解如何绘制此简单草图。 您将添加关系和尺寸。

注释:

按照这些说明可显示同步草图的图像,但绘制顺序草图的步骤非常相似。熟悉绘制零件的顺序草图的相关信息,然后继续按这些说明操作。

有关同步草图与顺序草图之间差异的信息,请参见同步草图和顺序草图。

绘制草图几何体

  1. 在应用程序菜单上,单击→新建→新建。

  2. 从标准模板列表中,选择 ISO 公制,然后选择 ISO 公制零件。

  3. 在同步建模模式下,选择草图绘制选项卡→绘图组→直线命令 。

    注释:

    在顺序建模模式下,直线命令位于主页选项卡→草图组中。

    在顺序建模草图中,必须先单击窗口中心的 XZ 基本参考平面。 这将打开草图环境,可在其中继续使用直线命令。

  4. 直线命令需要两个点来创建一条直线。

    如图所示,定位光标,然后单击以放置直线的第一个点。

    注意连到光标的对齐线。这些线可辅助对齐草图几何体。

    • 直线水平对齐时会显示水平指示符。

    • 直线竖直对齐时会显示竖直指示符。

    • 处于另一条直线的端点时会显示端点指示符。

    注释:

    对于此练习,图像不会显示附加到草图元素中的编辑控制手柄 (1)。

  5. 绘制八条连接线以形成所示的基本形状。务必让所有直线均保持水平或竖直,但这时不要担心直线长度。

    绘制完直线后,按 Esc 键退出命令。

  6. 在路径查找器中,单击基本复选框 (1) 以关闭坐标系显示。

  7. 绘制圆.

    1. 在绘制草图选项卡→绘图组中,选择中心和点画圆命令 。

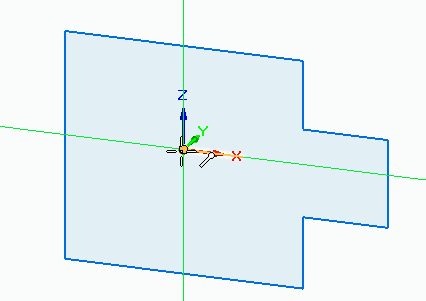

    2. 如图所示,在基本坐标系上确定原点位置,然后单击以放置圆的中心点。

    3. 当该圆接近于图中所示的大小时,再次单击。按 Esc 结束命令。

在草图几何体上放置关系

    智能草图会在您绘制草图时自动应用草图关系,但有时需要手动应用关系;这就是相关组中命令的用处。这些命令需要特殊的工作流程。选择要使用的关系后,选择要移动的草图实体,然后选择要保持不动的实体。

  1. 在绘制草图选项卡→相关组中,选择水平/竖直命令 。

  2. 单击中点 (2),然后单击中点 (1)。确保在看到中点指示符 后单击。

    这将对齐中点 (2) 与中点 (1)。

  3. 将圆心 (3) 与中点 (1) 对齐。确保在看到圆心指示符 后单击。

  4. 将圆心 (3) 与中点 (4) 对齐。确保在看到圆心指示符 后单击。

  5. 将点 (5) 与点 (6) 对齐。

放置草图尺寸

    要放置尺寸:

    1. 单击以确定要标注尺寸的元素。

    2. 单击以确定尺寸的位置。

    3. 输入尺寸值。

    数字表示单击的位置,用于将尺寸添加到草图元素。

  1. 在绘制草图选项卡→尺寸组中,选择智能尺寸命令 。

    使用智能尺寸命令放置以下尺寸。

    1. 通过单击 (3) 对圆添加直径尺寸。

      在尺寸值编辑框中,键入 25,然后按 Enter 键。

    2. 通过单击 (4) 在直线 (4) 上添加长度尺寸。

      在尺寸值编辑框中,键入 50,然后按 Enter 键。

    3. 通过单击 (1) 对直线 (1) 标注尺寸。

      在尺寸值编辑框中,键入 70,然后按 Enter 键。

    4. 按 Esc 结束命令。

  2. 在绘制草图选项卡→尺寸组中,选择间距命令 。

    1. 依次单击直线 (1) 和直线 (2) 以标注直线 (1) 与直线 (2) 之间的距离。

      在尺寸值编辑框中输入 90。

    2. 右键单击以重新启动“尺寸”命令。

    3. 依次单击直线 (5) 和直线 (6) 以标注直线 (5) 与直线 (6) 之间的距离。

      在尺寸值编辑框中输入 15。

    4. 按 Esc 结束命令。

      注释:

      要完成顺序草图,单击图形窗口中的关闭草图 ,然后在“草图”命令条上单击完成。

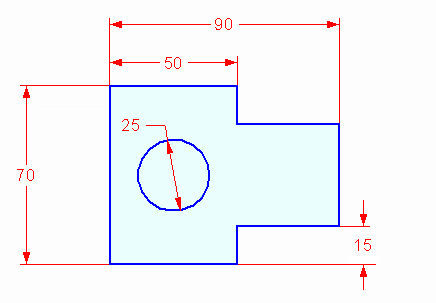

    5. 草图已完成。

  3. (可选)关闭关系手柄。

    在绘制草图选项卡→相关组中,选择关系手柄命令。
