平行平面命令

创建一个平行于零件面的参考平面，或按您定义的偏置值创建参考平面。也可以通过光标或在命令条上的距离框中输入一个值来定义偏置值。

当根据零件面（A）创建新的参考平面时，新建参考平面的 X 轴方向（B）会使用该零件面上的直线边（C）进行自动定义。

如果所选曲面不具有任何直线边，则新建参考平面的 X 轴方向会使用默认参考平面之一 (A) 进行定义。

当使用一个零件面创建新的参考平面时，可以使用以下热键定义另一个 X 轴方向：

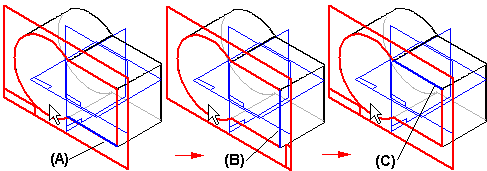

大写或小写字母 N 逆时针旋转至下一个直线边（A）、（B）、（C）：
大写或小写字母 B 返回至前面的直线边（A）、（B）：
大写或小写字母 T 用来切换 X 轴反向（A），（B）与当前直线边（C）相对：
使用大写字母或小写字母 P 来表示与正在定义的参考平面相交的基本参考平面。当按下 P 键时，软件自动从相交的基本参考平面中选择一个参考平面（A）。如果想要使用其他基本参考平面，请再按一次 P 键 (B)。此方法的优点是能够保持 X 轴方向不变。
使用大写或小写字母 F 翻转参考平面的法线方向，这将更改 X 轴的方向。
