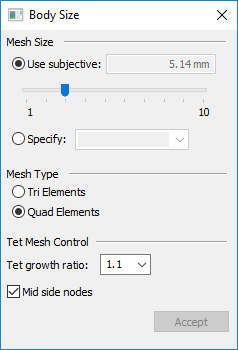

体大小对话框

选择仿真选项卡→网格组→体大小命令来优化应用到现有体的网格时，将显示体大小对话框中。并不是所有选项都适用于所有网格类型。

要了解如何优化网格，请参见网格大小调整。

网格大小

网格类型

四边形网格比三角形网格更准确。为曲面或中间平面划分网格时，默认网格类型为四边形单元。

三角形单元

指定仅从三角形创建网格。

提示:

需要使用密度更高的三角形网格才能获得与四边形网格相同的结果。

四边形单元

此选项将尽可能生成四边形单元。三角形单元在四边形单元无法满足指定的边界网格大小以及四边形会严重扭曲的位置创建。

可以使用任意想要的值覆盖默认的 60 度允许扭曲值。较低的扭曲值将生成更多三角形。

注释:

如果在曲面上指定奇数节点数目，则将始终获得至少一个三角形。

四面体网格控制

指定四面体网格的网格大小选项。

四面体增长比率 ___%

四面体增长比率是网格增长因子，该因子将乘以沿曲面周界分布的单元的平均大小。此值用作曲面内部的所有单元的目标大小。

示例:

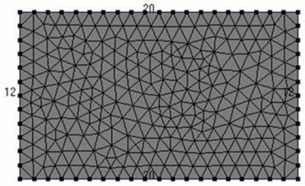

下图对使用两个不同的网格增长系数时生成的网格单元大小进行比较：5.0 和 0.2。

如果需要形成大于或小于此比率所允许的四面体单元，请使用较精细或较粗糙的网格对实体的曲面重新划分网格。

中间节点

设置此选项可在四面体网格中创建中端节点。中端节点提供更高程度的准确性。

清除此选项时，将创建线性网格单元。

注释:

您几乎应始终将此选项保留为打开状态。四个节点的四面体单元提供的结果可能不准确。

接受

应用当前大小调整值。
