练习：调整曲面上的网格大小

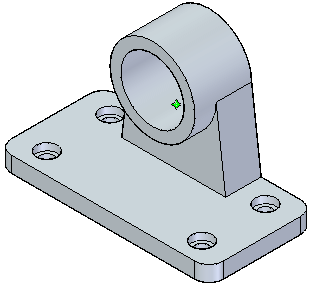

打开文件 FE_bearing_surf_size.par。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

对轴承划分网格：

1. 确保静态研究 1 为活动研究。

2. 选择仿真选项卡→网格组→网格。



   注释:

   在缺少载荷和约束的情况下，无法对研究进行求解，但是可以对模型进行网格划分。

3. 在四面体网格对话框中，选择显示网格选项，然后单击划分网格按钮。

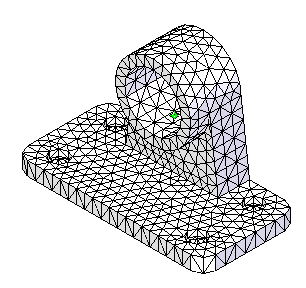

   片刻之后，轴承将显示四面体网格。



4. 旋转零件，以查看其后方，并对主套孔进行放大。



更改（优化）曲面大小：

1. 观察轴承套孔顶部的当前网格。



2. 选择仿真选项卡→网格组→曲面大小。



3. 选择套孔的外圆柱面。



4. 在曲面大小对话框的单元大小框中，键入 10，然后单击接受。



5. 再次对零件划分网格，请注意选定面上的单元大小的增大。

   注释:

   面上保证较低精度时，可以增加元素的大小。这会加快处理速度。



关闭此文件。
