练习：施加固定约束

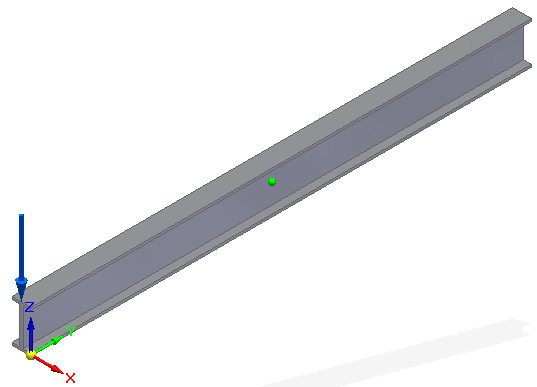

打开模型文档 FE_I-Beam_Sim.par，其中包含结构研究和预定义的力载荷。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

放置固定约束：

1. 选择仿真选项卡→约束组→固定。

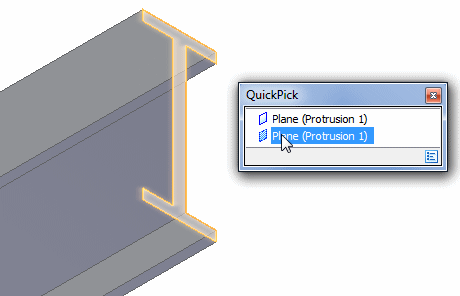

2. 对梁的右端进行放大。使用“快速选取”选择端面。



   此面上将显示固定约束的预览。



3. 放大约束符号，方法是选择约束命令条上的图形符号大小/间距按钮 ，然后将上方的滑块移至大。单击确定更新符号。

4. 要完成放置约束，则右键单击或按 Enter 键。

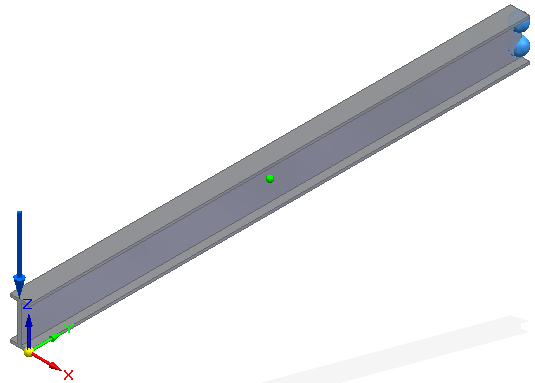

单击适合 以查看具有固定约束的梁以及之前施加的力。

关闭此文件：
