练习 1：比较 QY CAD 仿真文件单位和 Femap 单位

创建新零件。

1. 在应用程序菜单中，单击新建使用 iso metric part.par 模板创建新零件文件。

   注释:

   此模板的单位制采用毫米、千克和秒。您可通过打开QY CAD 选项对话框中的单位选项卡来确认单位制。

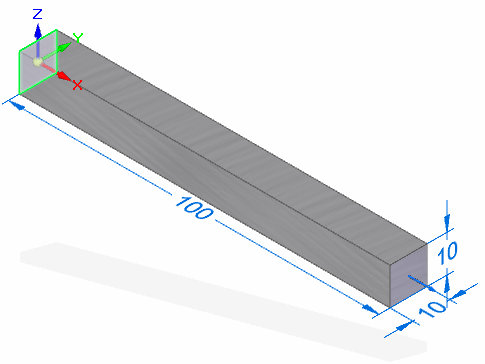

2. 创建一个 10x10x100 mm 拉伸，其中 10x10 mm 位于 Z-Y 平面上，100 mm 沿着 X 轴。



3. 选择应用程序菜单→信息→材料表。

4. 为材料选择 铝 1060，然后单击应用于模型。

   提示:

   您也可使用仿真选项卡→研究组上的材料列表或材料表按钮来选择并应用材料。

5. 选择仿真选项卡→研究组→新建研究 。

新建线性静态研究。

1. 在创建研究对话框中，选择以下设置：

   • 研究类型=线性静态

   • 网格类型=四面体

2. 选择仿真选项卡→几何体组→定义 ，然后接受所选零件。

定义载荷和约束:

1. 选择仿真选项卡→结构载荷组→力 。

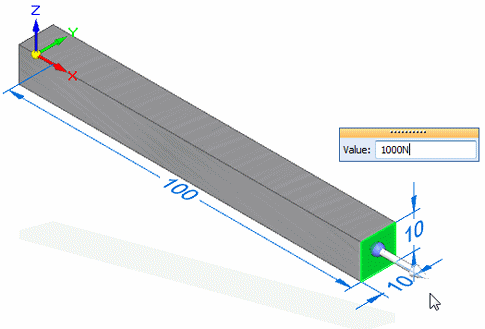

2. 选择右侧的 10x10 mm 面，然后沿着 X 轴正方向应用 1000N 的力。右键单击以接受。

   注释:

   应用了力之后，值将被转换为毫牛顿。该单位与公制模板 iso metric part.par 中的力单位一致。



3. 选择仿真选项卡→约束组→固定 。

4. 选择零件左端 10x10 mm 的面，然后右键单击以接受。



划分网格并对研究求解：

1. 选择仿真选项卡→网格组→网格 。

2. 在四面体网格对话框中，单击网格划分与求解。

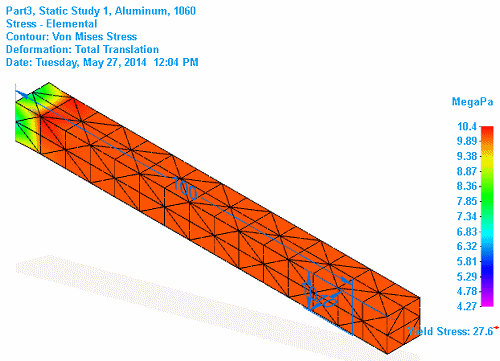

3. 处理完成后，模型将显示在仿真结果环境中。观察最大 Von Mises 应力是否为 10.4 MPa。



   注释:

   这匹配公制模板 iso metric part.par 的 QY CAD 选项对话框中单位选项卡上的应力单位。

4. 选择主页选项卡→关闭组→关闭仿真结果。

生成用于在 Femap 中打开的输出文件：

1. 在仿真窗格中，右键单击静态研究 1，然后选择保存 Femap 模型文件 。

2. 在保存 Femap 模型文件对话框中，单击保存。

3. 关闭 QY CAD。

从桌面或从开始菜单启动 Femap 程序。

选择文件→首选项。

在首选项对话框中，单击几何体/模型选项卡。

从几何实体比例因子列表中选择 1.米。

将在 Parasolid 中为您的几何体指定内部存储单位。

关闭 Femap。

在 Femap 中打开分析文件：

1. 重新启动 Femap。

2. 选择文件→打开，然后选择并打开之前在 QY CAD 仿真中创建的 .modfem 文件。

3. 单击确定以退出中性文件读取选项对话框。

4. 在模型信息窗格中，查看材料属性。

   • 杨氏模量为 6.8948E+10。其单位与帕斯卡一致。

   • 密度为 2712，单位与 kg/m^3 一致。

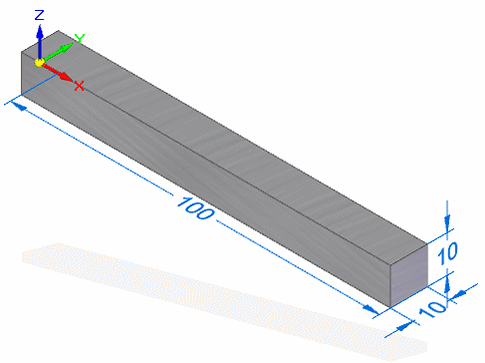

5. 测量模型中的一条长边的距离。观察该距离为 0.1。

   注释:

   这是因为当在 QY CAD 仿真中创建 Femap 模型文件时，始终使用 SI 基本单位（米）来写入 Femap 模型大小。

6. 选择工具→检查→总力。

   观察总力（已应用的载荷总和）为 1000 牛顿。

7. 根据需要调节单位。如果单位不符合您的要求，则选择工具→转换单位命令来转换基本单位的数量，或将转换因子应用到指定实体。

8. 在不保存文件的状态下关闭 Femap。
