练习：添加止口特征

添加止口特征

在本练习中，您将使用“止口”命令定义止口和凹槽特征，在装配零件时，这些特征可以正确地适合零件。

启动练习：添加止口特征。

准备向 Mouse_bottom 中添加特征

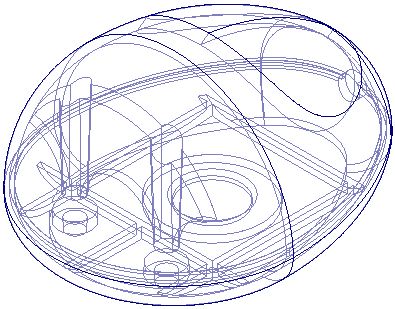

您将向鼠标底部部分的内边缘添加一个止口。为了更便于操作，将隐藏模型中的其他体。

1. 在路径查找器的设计体集合中，清除 Mouse_bottom 以外的所有设计体前面的复选标记。

2. 在路径查找器中右键单击 Mouse_bottom 体，然后在快捷菜单上选择激活体。

构造止口

在本体和封盖零件与原始鼠标零件分开的边上，您将构造止口和槽特征，以正确地装配这两个新零件。

• 选择主页选项卡→实体组→薄壁列表→止口命令 。

选择边

1. 将光标定位在如图所示的大致位置，然后选择基体的内边。



2. 在命令条上，单击接受按钮 。

指定止口的宽度、高度和方向

1. 在命令条上，键入 1 mm 作为止口的宽度，输入 2 mm 作为高度。

2. 在您选择的边四周移动光标，请注意，根据光标位置的不同，会在不同的方位显示一个矩形。这个矩形代表将沿着选择的边扫出从而形成止口或凹槽的轮廓。

3. 将光标定位在零件边上，使止口轮廓位于零件上方，然后单击。

   注释:

   您的模型中的矩形位置可能与图示不同。

完成止口

• 在命令条上，单击完成按钮。

保存文件

1. 单击取消关闭命令条。

2. 单击保存按钮 以保存到目前为止完成的工作。

激活 Mouse_top

您将向鼠标顶部部分的内边缘添加一个凹槽。为了更便于操作，将隐藏模型中的其他体。

1. 在路径查找器设计体集合中，选中 Mouse_top 并取消选中所有其他设计体。

2. 在路径查找器中右键单击 Mouse_top 体，然后在快捷菜单上选择激活体。

构造凹槽

在封盖零件与原始鼠标零件分开的边上，您将使用止口命令构造一道槽，以将该零件与本体正确地装配在一起。

• 选择主页选项卡→实体组→薄壁列表→止口命令 。

选择边

1. 如图所示，选择封盖底部的内边。



2. 在命令条上，单击接受按钮 。

指定凹槽的宽度、高度和方位

1. 在命令条上，键入 1 mm 作为止口的宽度，输入 2 mm 作为高度。

2. 将光标定位在零件边上，使凹槽轮廓位于零件壳体之内，然后单击。

   注释:

   您的模型中的矩形位置可能与图示不同。

完成凹槽

• 在命令条上，单击完成按钮。

保存文件

• 选择取消关闭止口命令，然后保存 您对文件所作的更改。

以零件形式发布设计体

您已创建独立的设计体来代表初始实体模型的众多组成部分，现在可以将每个体发布到一个零件文件，然后发布零件的装配。

1. 选择主页选项卡→实体组→添加体列表 →发布多主体命令 。

2. 请注意，在发布多主体对话框中，您可以指定零件文件的名称和位置来代表模型中的每个设计体。



   您还可以选择发布零件的装配。

3. 在发布多主体对话框中，单击“保存文件”以创建新文件。

   从初始多主体模型发布的每个新零件都由一个零件复制特征组成，因此新模型与初始多主体模型相关联。同样，如果您选择发布一个装配，则该装配的模型将与初始多主体零件模型相关联。

4. 在发布多主体对话框中，单击关闭。

保存零件

1. 单击保存按钮 以保存零件。

2. 关闭文件。

---
