分析两个对象之间的偏差

1. 选择逆向工程选项卡→检查组→偏差分析 。

2. 单击参考对象。可以使用选择选项将参考对象设为面、特征或体。



3. 单击接受 。



4. 单击测试对象。可以使用选择选项将测试对象设为面、特征或体。

   注释:

   参考对象和测试对象都不能是 B-Rep 体。一个必须是网格体。



5. 单击接受 。

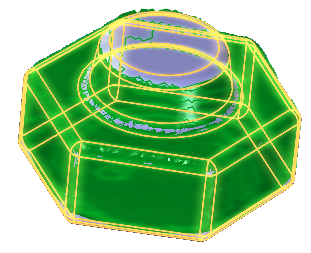

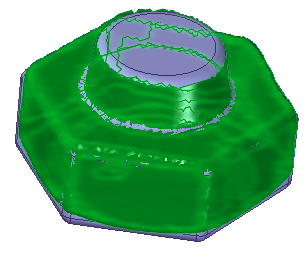

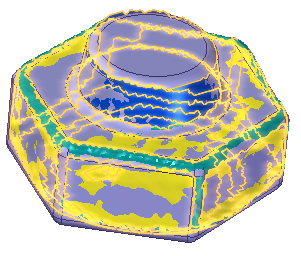

   您将转至结果步骤，其中显示两个体之间的偏差的颜色映射。



6. 在偏差分析命令条上，单击选项按钮 。

7. 在偏差分析设置对话框中，设置分析的选项，然后单击关闭。

完成分析后，可以执行以下任一操作：

• 要在模型上显示最大和最小值标记，单击显示最大和最小值标记按钮 。

• 要显示包含分析信息的偏差分析对话框，单击显示结果信息对话框按钮 。该信息以文本形式出现，以便您可以对其进行复制并在报告中使用。

---
