零件明细表中的定制事例属性

添加到装配模型的定制事例属性可以在零件明细表以及标注、符号标注和其他注释中引用。创建装配图纸时，可以添加属性文本来提取定制事例属性的不重复值。

例如，您可以：

• 在零件明细表中，将一个零件的所有不同事例属性值显示在一个单元格内。（如果不引用定制事例属性，则为该零件的所有事例显示相同值。）

  示例:

  在以下示例中，零件明细表中添加了两列。它们显示定制事例属性“维护”和“注释”的所有值的并集。

  项号	文件名（无扩展名）	数量	维护	注释
  1	bell_hsg	1	每周
  2	output_hsg	1
  3	hex_bolt	4
  4	small_spur	1
  5	shift_cap.par	3	每两周、每月、每周	Cap 1, Cap 2, Cap 3
  6	gear_shaft	2
  7	worm_gear	1

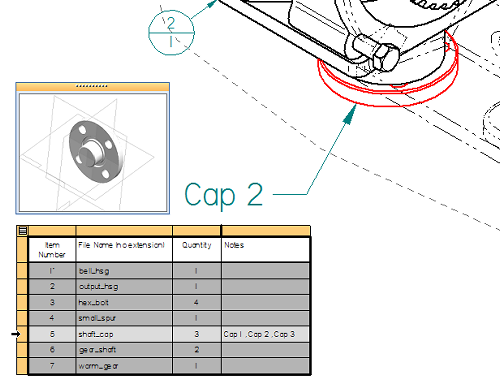

• 添加关联标注，这样只要零件在图纸视图中显示，关联标注即显示该属性的唯一值。

  示例:



您可以从属性列表中选择定制事例属性进行添加：

• 在零件明细表属性对话框的列选项卡上。

• 在选择属性文本对话框中。

查找附加到属性名称的文本（事例属性）。

有关更多信息，请参见示例：在零件明细表中显示定制事例属性。

定制事例属性的属性文本字符串显示属性文本输出修饰符：/OP（事例属性）。有关更多信息，请参见设置代码格式以修改参考文本和属性文本输出。

---
