QY CAD 2022 亮点

为了帮助学习 QY CAD，帮助集合包括 QY CAD 视频库和练习集。可以在 QY CAD 概述登录页的“学习 QY CAD” 中访问这些资源。

在 2D 和 3D 绘制草图以及界面中进行了增强，使新用户更容易开始绘制草图和确定可用的草图绘制工具。

以下是一些示例：

• 改进了顺序建模模式下装配中的 2D 草图绘制工作流程

• 自动显示基本参考平面

• 绘图组命令的功能区更新

• 竖直命令条可见性

• 自动完成以查找命令

• 2D 草图绘制关联工具条

• 2D 和 3D 的尺寸编辑增强功能

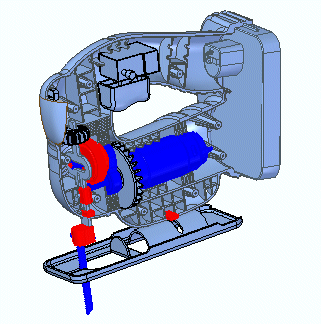

提供单个可视化交互环境，为 QY CAD 装配提供文档属性分析。使用动态可视化能够以交互的方式查看、过滤和生成规则，以查询活动装配中零件的属性信息。临时颜色覆盖与每个查询关联，且结果在模型中实时显示。

有关更多信息，请参见使用动态可视化查看属性信息。

框架环境提供了全新建模命令选项来帮助分割、延伸和修剪框架，还提供了用于在结构仿真研究中连接框架的新功能和命令。

• 使用框架选项对话框中新的分割交叉框架选项可以自动在路径相交的位置分割框架。它还分割用于创建框架的草图。

  有关更多信息，请参见分割交叉框架。

• 使用新增的修剪/延伸命令，现在可以将框架修剪至多个对象，如面、体或平面。

  有关更多信息，请参见修剪框架。

• 为框架模型创建新 QY CAD 仿真研究时，现在可以在梁曲线之间自动添加刚性连杆连接器，以及编辑现有连接器。

  有关详细信息，请参见框架模型连接器增强功能。

通过扩展 细分建模所提供的功能，QY CAD 2022 提供了四个新命令来帮助创建自由形状：

• 对齐至曲线 - 使体框架面的顶点适合一条或多条现有曲线，或适合交互绘制草图的曲线。

• 桥接 - 创建放样式特征，以连接在单个框架或两个单独的框架上选定的边或面。

• 偏置 - 按指定的偏置值移动或提升多个面。

• 带偏置分割 - 通过向内偏置一定量的新面来向面添加细节。

要了解有关 细分建模的更多信息，请参见细分建模简介。
