解决方案管理器概述

同步模型使用面关系控制编辑过程中的模型行为。面关系包括：

如果您添加了阻止移动的约束，同步编辑可能会失败。同步编辑成功也可能产生意外或不需要的结果。解决方案管理器提供有关参与同步编辑解决方案的面的详细信息和更多操作。解决方案管理器是一种通过图形与模型交互的工具，用于控制与当前移动相关的所有关系。

解决方案管理器的使用是可选的，并且仅当移动过程中需要的控制超出 Advanced 设计意图 的管理能力时才必须使用。

相关面更改颜色以表示它们在解决方案中的角色。有关更多信息，请参阅解决方案管理器中的模型显示。

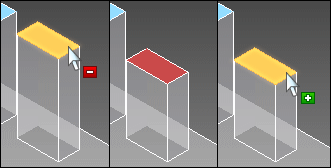

将光标悬停于某个参与面的上方时，会出现减号。然后可以选择一个面来以抑制所有关系，并解决方案中移除该面。将光标悬停于某个受抑制面的上方时，会出现加号。在受抑制面上再次单击将取消抑制关系并允许面参与。

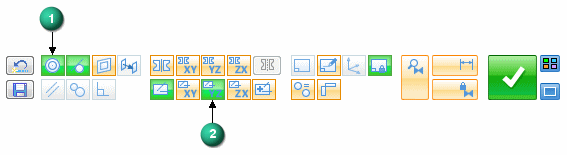

您可以右键单击一个面来要访问与该面 (1) 关联的所有关系。将光标悬停在关系上方时，会出现一个减号。在资源板上选择一个关系时，会对解决方案中的所有面抑制这个关系。将光标悬停在关系上方时，会出现一个飞出符号 (2)。您可以选择飞出来只从解决方案中抑制该面。

关系被抑制时变灰 (3)。可以重复此过程以便将面添回到解决方案中。当关系变灰时，如果在其上方悬停鼠标，会显示加号。
您也可以单击锁定尺寸可解除约束。编辑之后，尺寸将回到锁定状态。

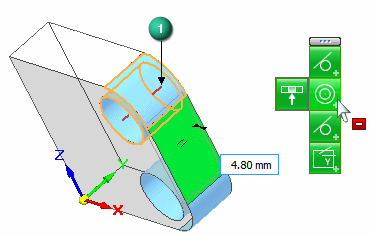

解决方案管理器提供多种图形来帮助您了解检测到的关系。这些图形显示为红色。例如，如果将光标悬停在资源板上的同心关系上，如图所示，同心轴则显示为红色 (1)。

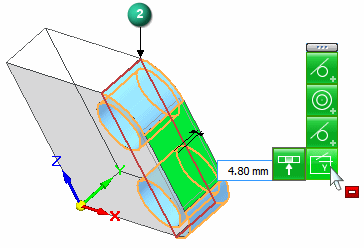

如果您将光标悬停在对齐的孔关系，以红色显示对称平面。

您还可以在高级设计意图 面板上悬停到检测出的关系，此时所有同心轴、对齐孔和对称平面均会显示出来。
