2D 方向盘概述

2D 方向盘是可用于对所选模型几何体进行操作的图形工具或手柄。

可使用 2D 方向盘移动或旋转以下类型的元素：

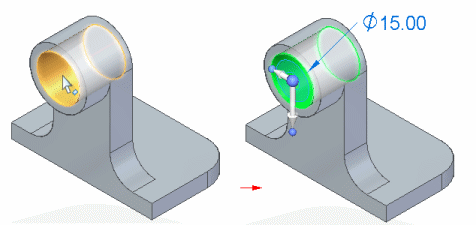

例如，单击孔特征时，会显示 2D 方向盘手柄 (A) 以及编辑定义手柄 (B)。

2D 方向盘手柄显示基于选择集中的元素会有所不同。这种显示变化称为逐渐显露。这表示在许多建模方案中，在选择元素时，仅会显示部分 2D 方向盘部件。

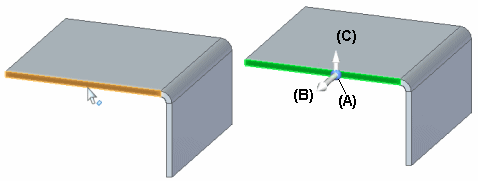

例如，单击钣金件上的平厚面时，仅显示 2D 方向盘上的原点把手 (A) 和主轴 (B)。此外，会显示弯边起始手柄 (C)。

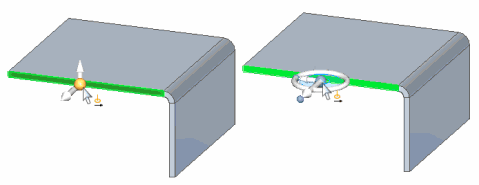

单击原点把手时会显示所有方向盘部件，并将光标附到原点上，从而可以自由移动方向盘。

可使用 2D 方向盘上的各种部件来指定要对选择集中的元素进行修改的方式。以下图表列出了各 2D 方向盘部件的名称和主要功能，方向盘通过使用鼠标左键起作用。
