练习：使用结构编辑器

练习：使用结构编辑器

试做本练习以了解如何：

• 在结构编辑器中打开一个装配。

• 克隆一个完整装配。

• 在结构编辑器中修订装配部件。

• 在结构编辑器中保存和关闭文件。

有关加载练习文件的说明，请参阅练习数据集和配置要求。 这些练习假定已加载 ISO 模板。

启动练习：使用结构编辑器。

启动结构编辑器。

打开现有文档。

1. 单击打开现有文档。

   由于正在受管环境中工作，因此显示登录到 Teamcenter 对话框。

2. 登录到 Teamcenter。

   首次访问 Teamcenter 时，必须输入您的 Teamcenter 用户 ID 和密码，如果定义了多个数据库，还应选择相应的数据库。

3. 单击登录。

   显示打开文件对话框。

使用搜索功能通过零组件名称查找装配。

1. 在过滤器选项窗格中，将文件类型设为装配文档 (*.asm)。

2. 打开高级搜索窗格。

3. 展开已保存搜索列表。

4. 从预定义搜索的列表中，选择零组件名称。

5. 要清除任何现有的搜索准则，可以单击全部清除 。

6. 在零组件名称域中，键入 *valve body*。

   使用星号表示通配符，搜索任何含 valve body 的字符串。

7. 单击搜索。

   完成后，打开文件对话框将显示搜索结果。

8. 选择带有成品装配描述的装配。

   零组件的预览显示在“预览”窗格中。

9. 要打开结构编辑器中的文件，可以单击打开。

检查“结构编辑器”屏幕。

• 可以看到，“结构编辑器”屏幕被分成四个窗格。

  • 左上窗格使用您打开零组件时选择的版本规则显示装配的 BOM 视图。它是源窗格。

  • 右上窗格最初与源窗格在同一 BOM 视图中显示零组件。但该窗格反映您在结构编辑器中对零组件所做的更改。它是目标窗格。

  • 左下窗格是预览窗格。

  • 右下窗格是属性窗格。

  提示:

  如果装配中包含多个层级，这时您有两个选择。您既可以单击零组件左侧的 + 号展开每个层级，也可以使用“全部展开”快捷命令展开装配的所有层级。

展开装配的结构并打开每个窗格。

1. 在源窗格中，右键单击装配名称，然后选择全部展开。

2. 在“视图”菜单中，选择预览。

3. 在“视图”菜单上，选择属性。

在“结构编辑器”窗口中修改视图。

1. 选择“结构编辑器”窗口的上半部分和下半部分之间的水平分隔线。

2. 向上拖动分隔线。释放鼠标左键时，竖直滚动条将在源窗格和目标窗格中显示。

3. 使用竖直滚动条可以在窗口窗格中查看装配的隐藏内容。

   源和目标窗口相互垂直同步移动。当您处理大型装配时，此功能非常有用。

以“零件明细表”格式查看文档。

• 从屏幕顶部的显示视图列表中，选择零件明细表。

  “零件明细表”将平直列示装配的部件。

返回到“缩进的零组件版本”视图。

• 在显示视图列表框中，选择缩进的零组件版本。

重新排列列信息，以使“零组件 ID”、“版本”和“零组件名称”列按顺序显示。

1. 在目标窗格中，选择列标题零组件 ID，并将其向左拖动，直到操作列的单元格边框高亮显示。

2. 松开鼠标左键以定位该列。

3. 对版本和零组件名称列重复该过程。

   显示内容应如下：



隐藏“签出者”列。

在新建文档对话框、上传对话框、缓存助手对话框和打开对话框等公用属性对话框中，可以将列显示重新排序，并使用快捷命令隐藏列或根据内容调整列宽。

1. 在目标窗格中，右键单击签出者列的列标题。

2. 单击列。

3. 清除签出者条目旁边的复选框，然后单击确定。

   在结构编辑器中，每个窗格中的列操控命令独立使用。因此，签出者列将在目标窗格中隐藏起来，但在源窗格中可见。

使用现有零组件克隆或复制装配

• 在源窗格中，选择顶层装配并单击全部另存 。

  将装配操作设置为“全部另存为”，这样可将一个结构中的所有文件克隆或复制到新的零组件号、版本号和零组件名。这样，目标窗格的“操作”列中的单元格将变化。已克隆装配中的每一零组件均有“签入”操作。

  必须为已克隆装配中的每一零组件提供零组件 ID、版本和零组件名称的必需信息。可以键入信息或生成信息。

将零组件 ID、版本和零组件名称指派给新的受管文档。

• 在“结构编辑器”工具条上，单击全部指派 以自动为文档指派零组件 ID、零组件名称和版本。

  零组件 ID 被自动指派一个不重复值。

  提示:

  也可以从快捷菜单中调用“全部指派”命令。

移除包含手柄盖的行。

1. 在源窗格中，选择含有手柄盖零组件的那一行。

2. 右键单击并选择移除。

   请注意，该行在两个窗格中显示时，都有一条水平线穿过文本中心。该零组件的“操作”设置为“移除”。

在顶层装配中创建新行。

1. 在源窗格中，选择顶层装配。

2. 在“结构编辑器”工具条中，单击新建

   这时您就新建了一个空的零组件，它相当于父装配中的部件。您必须滚动，才能在列表中看到它。

3. 在目标窗格中，右键单击新零组件，然后单击指派。

   通常，组成装配的零组件存储在不同的文件夹中。您可以将零组件克隆或复制到一个公共文件夹以供组织。

在目标窗格中，指定存储装配的文件夹。

1. 滚动到文件夹列，并在顶层装配的对应文件夹单元格内双击。

2. 在选择目标对话框中，选择主文件夹。

3. 单击确定。

将“文件夹”单元格内容复制到其余每个“文件夹”单元格。

1. 单击顶层装配的文件夹单元格。

2. 按 Ctrl + C 将内容复制到剪贴板。

3. 在列表中单击下一零组件的对应文件夹单元格。

4. 按 Ctrl + V 将剪贴板的内容粘贴到单元格。

5. 重复将剪贴板的内容粘贴到每个单元格，直到每个单元格显示主文件夹为止。

   提示:

   您可以选择多个单元格，方法是选择第一个单元格，按住 Shift 键，然后选择最后一个单元格。

修订新装配的单个部件。

1. 在源窗格中，选择零组件名为 Stem 的零组件。

2. 在主工具条上，单击何处使用 以确定该零件是否用于其他装配中。

   零组件的更改将影响使用它的每个文档。

3. 取消何处使用结果对话框。

4. 在源窗格中，单击操作单元格，并将名为 Stem 的零组件的操作设置为修订。

   在目标窗格中，系统会自动为您指派新建版本。

验证并执行指定的操作。

1. 单击运行 Teamcenter 验证 以验证所做的更改。

   当系统通知您 Teamcenter 验证已完成时，单击确定。

2. 单击执行操作 。

   执行操作命令将执行在“操作”列中指定的所有操作。

在 QY CAD 中打开新的顶层装配。

1. 在目标窗格中，选定顶级装配，然后选择文件→在编辑器中打开。

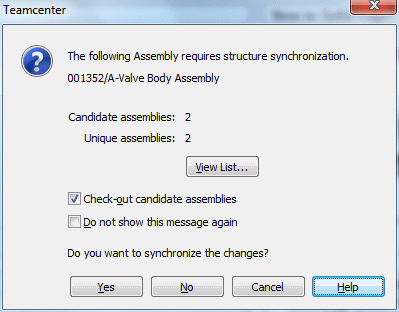

   此时将显示结构同步对话框。



   当装配需要与 Teamcenter 实现结构同步时，此对话框将会通知您。在 QY CAD 环境外更改装配时，会出现此情况。

2. 单击是，同步更改。

3. 在路径查找器中，验证以下内容：

   • 是否存在新的空白零组件作为装配零件。

   • 手柄装配不再包含手柄盖。

   • 阀杆零组件现在是版本 B。

退出 QY CAD 并保存更改。

1. 选择应用程序菜单→退出 QY CAD。

2. 单击是保存对文档所作的更改。

查看结构编辑器缓存中的数据。

• 从“结构编辑器”工具条中，选择管理→缓存助手。

  缓存助手在结构编辑器中拥有与受管 QY CAD 环境中相同的功能。可以使用“缓存助手”对话框同步受管库中的所有文档，签入已签出的文档，将文档从受管库下载到本地缓存，过滤缓存内容的显示或从本地缓存清除文档。

签入所有文档。

1. 单击签入 。

2. 通过单击更新状态信息 更新缓存中零组件的状态。

清除缓存并移除默认工作区。

1. 单击全部删除 以从缓存中移除所有工作区。

   注意:

   从缓存中删除所有工作区，将签入所有已签出的文档、从缓存中删除所有本地工作区和关联的文档，并创建名为 Default 的新工作区。

2. 出现提示时，单击确定以从缓存删除所有工作区。

3. 通过单击是，确认删除。

   此时已清除缓存，并创建了新的 Default 工作区。

4. 关闭缓存助手对话框。

退出结构编辑器。

• 从“结构编辑器”工具条中，选择文件→退出。

• 单击本练习窗口右上角的关闭按钮。

练习小结

在本练习中，您已了解如何启动结构编辑器以及如何使用基本操作命令。您已了解如何克隆装配并在装配中修订个别零件。

现在您将能够：

• 在结构编辑器中打开任何受管文档。

• 克隆现有装配。

• 在装配中修订个别零件。

测试您的知识：使用结构编辑器

1. 您可使用结构编辑器执行以下所有功能，除了：

   a. 将装配结构复制到新的 Teamcenter 零组件。

   b. 修订部分装配结构。

   c. 以“缩进的零组件版本”、“爆炸图”或“零件明细表”格式查看装配。

   d. 打印 Teamcenter 属性。

2. 命名组成“结构编辑器”窗口的四个窗格。

3. “修订选定的”与“全部修订”命令之间的差异是什么？

4. 判断对错：不应同时在 QY CAD 和结构编辑器中工作。

答案

1. 您可使用结构编辑器执行以下所有功能，除了：

   d. 打印 Teamcenter 属性。

2. 组成“结构编辑器”窗口的四个窗格是：

   • 源 - 包含用于批注的物料清单。

   • 目标 - 包含物料清单的最终视图。

   • 预览 - 显示装配的已保存的预览图像。

   • 属性 - 显示 Teamcenter 属性信息

3. “修订选定的”命令可将结构中的选定文件修订为新版本。“全部修订”可将结构内的所有文件修订为新版本。

4. 正确 - 不应同时在 QY CAD 和结构编辑器中工作。

---
