重新定义父级边

放置顺序建模库成员的同时绕过参考外部元素的尺寸时，将使用“失败”颜色 (A) 显示这些尺寸。这使得查找和重新定义尺寸的父边变得容易。绕开尺寸在以下情况中很有用：

将两个库成员放置在同一个面上时。
放置期间重新定义参考外部边的尺寸可能导致特征失败时。例如，在放置期间，定义 48 毫米尺寸 (A) 会迫使库成员轮廓关闭选定的面，这将导致特征临时失败。这种情况可通过以后编辑特征来轻松修复，但是在这些情况下，在您绕开源尺寸时，使放置的复杂库成员可见通常可以更容易，如 (B) 所示。

要在以后重新定义尺寸的父边，执行以下操作：

步骤 1.	在路径查找器中或图形窗口 (A) 中选择特征，然后单击选择命令条上的动态编辑按钮 (B)。轮廓和尺寸显示在图形窗口中。任何失败尺寸 (C) 都使用“失败”颜色显示。
步骤 2.	选择要重新连接的失败尺寸 (A)。尺寸手柄显示 (B) (C)。

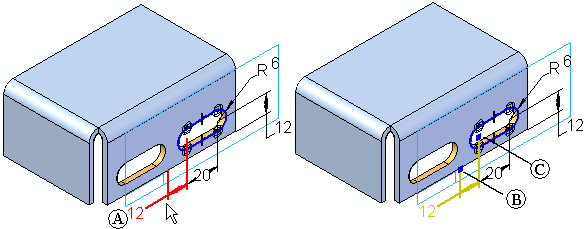

步骤 3.	将光标放置在适当的尺寸手柄 (A) 上，然后将手柄拖动到要连接的尺寸的边 (B) 上。请注意，尺寸值会更新以反映外部边和轮廓元素 (C) 之间的当前距离。
步骤 4.	将尺寸编辑为所需的值。
