3D 测量命令

3D 测量命令可用来测量许多参数，例如距离、角度、体积和面积，并提供使用这些值定义变量（如需要）的选项。将对多个结果（例如端到端线或多个面的表面积）的单个值进行求和并显示总值。

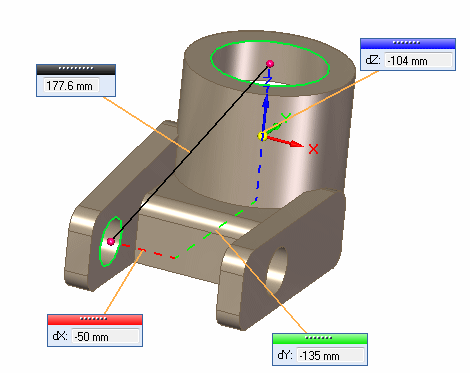

测量结果以图形方式显示，同时测量手柄显示表示测量结果的值和颜色编码的几何体。

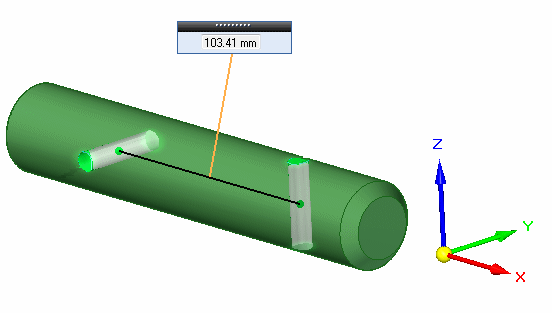

以下所示是测量孔间距。

测量选择的元素类型是：

可以指定不同的测量单位类型，并可使用不同的定义坐标系进行测量。

测量类型可以是点对点、最大距离或最小距离。测量值可以在显示多个点间总距离的累计距离或采用公共原点的测量值之间进行切换。

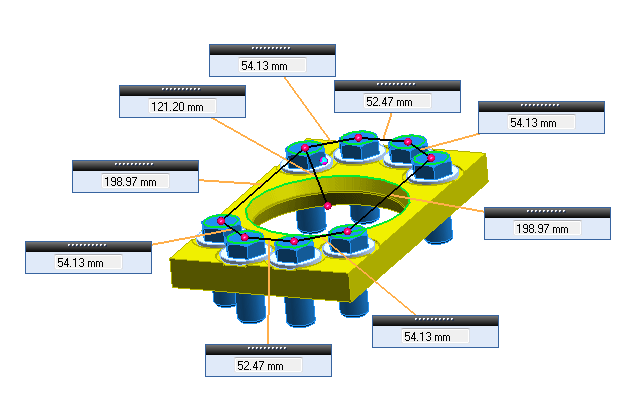

下图所示是测量累计距离。

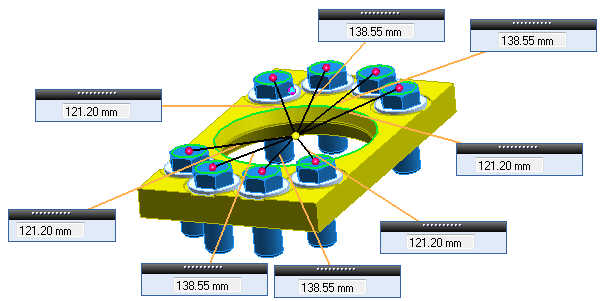

下图所示是从公共原点进行测量。

显示测量结果，并同时在测量对话框中显示测量结果。可以从对话框中复制值在其他应用程序中使用。

单击命令条上的测量变量选项，可以从得到的测量值创建变量并储存在变量表中。

测量过程中元素类型可以更改，然而如果类型不兼容，则会显示错误消息。
