智能测量命令条

在图纸上或在模型中测量时，智能测量命令条上可用的选项会有所不同。

格式组选项

尺寸样式映射

指定由选项对话框中尺寸样式页上的设置确定尺寸样式。设置此选项后，“尺寸样式”不可用。

尺寸样式

列出并应用可用的尺寸样式。如果启用“尺寸样式映射”，则此选项不可用。

文本比例

将比例值应用到当前文本高度。默认值为 1.0。

线性舍入

设置值的舍入。此选项易受单位设置（小数制或分数制）的影响，并显示适合单位的值。此选项还易受正在测量的元素的影响，并显示相应的值。

驱动

不可用于智能测量命令。

属性组选项

根据您选择测量的 2D 元素，智能测量命令条上属性组中可用的选项会有所不同。

尺寸轴

为尺寸设置尺寸轴。除非选定了“使用尺寸轴”选项，否则此选项不可用。选择“尺寸轴”按钮后，在您选择用于定义所需尺寸轴的线性元素之前，无法放置尺寸。

方位

使用此方位选项	放置
自动	基于所选择元素方向的尺寸。该选项为默认项。
水平/竖直	与图纸页或参考平面的水平边平行或垂直的尺寸。
用 2 点	与您在两点之间所标注尺寸的理论线平行或垂直的尺寸。
用尺寸轴	与在命令条上使用“尺寸轴”选项 选定为尺寸轴的元素平行或垂直的尺寸。 当默认的横向轴或纵向轴不适合所标注尺寸的几何体使用时，或当您要放置引用另一元素的尺寸时，可使用此选项。选择尺寸轴后 (1)，下一个尺寸应与该轴平行放置 (2)。

长度

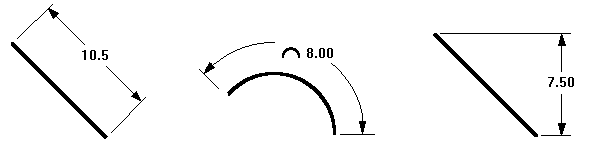

显示以下各项的线性测量结果：

• 线条长度。

• 弧的弧长。

• 线条端点之间的水平或竖直距离。



角度

显示线条角度或圆弧扫掠角的角度测量结果。

半径

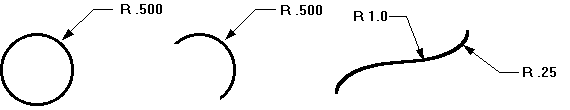

显示以下各项的半径测量结果：

• 圆弧

• 圆

• 椭圆

• 曲线

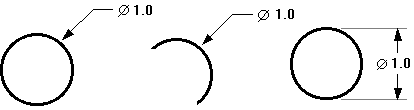

直径

显示圆弧或圆的直径测量结果。

法向直径

在法向平面测量元素的直径。与 PMI 尺寸一样，在模型中测量元素时，此选项可用。

相切

指定要显示与选定元素相切的测量结果。使用元素上最接近所选点的切点。如果仅选择两个元素中的一个进行切线测量，则会从非相切元素的关键点测量到最接近单击点的元素的切线。如果选择两个元素进行切线测量，则会测量最接近每个元素上单击点的两个相切点之间的距离。在以上两种情况下，Solid Edge 将在必要时延伸元素以保留此关系。

如果选择关键点时松开“相切”按钮，则关键点取得优先权，并且不显示相切测量。

逆时针

将测量从以原点为中心的顺时针方向更改为逆时针方向。此选项只可用于角坐标测量。

优角/劣角

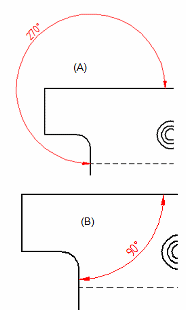

如果已设置，则只显示优角 (A) 和劣角 (B)。

如果清除了此选项，则可以在四个方向选项（四象限）中选择角度测量。

折线

偏置半径测量的投影线，或从坐标测量中移除所有折线。

半/全

在一半和全部之间进行切换。当您选择或清除此选项时，对称直径将出现一半或全部出现。

公差组选项

公差组中的选项不可用于智能测量命令。

其他组选项

在模型中测量时，以下选项可用。

设置尺寸平面

设置活动尺寸平面，以便创建模型测量。尺寸平面控制如何计算值以及如何显示测量文本。

锁定尺寸平面（按 F3 可解锁）

允许您通过单击一个平的面或参考平面指定尺寸平面。平面仍是锁定的，直至您通过按 F3 解锁为止。

关键点

显示模型测量时，您可以选择要测量的关键点类型。默认 3D 关键点过滤选项 仅选择圆和圆弧的中心或边的端点。

---
