从拖放到图纸上的模型创建图纸视图

此外，还可以通过将模型拖放到图纸页来创建图纸视图。在执行该操作之后，“视图向导”命令将自动运行以创建图纸视图。此操作将根据模型类型生成标准的图纸视图。

下表中显示了放置的第一个视图的视图方向。

示例:

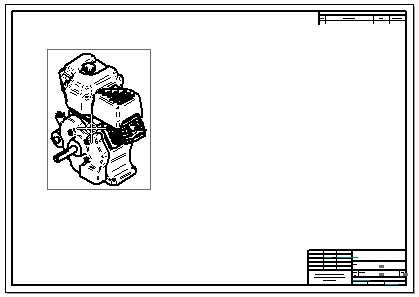

在装配模型中放置的第一个视图是正等测图。放置第一个视图后，可以从主视图创建其他视图，方法是移动光标并单击以放置每个视图。

此工作流由选项将模型拖至图纸页时使用图纸视图向导控制。该选项位于 QY CAD 选项对话框中的图纸视图向导选项卡中。

注释:

选择此选项相当于在按住 Shift 键的同时将模型拖放到图纸上。

当取消选中该选项并将模型拖到图纸页上时，将同时在图纸页上放置一组固定的图纸视图方向。

示例:

如果将零件或钣金模型拖到图纸页上，则会生成并放置一组标准视图。
