创建备选位置装配图纸视图

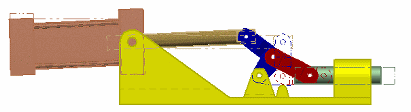

如果装配中包含联接和传动等机械装置，并且这些机械装置的位置在该装配的物理操作过程中发生更改，则可以将这些机械装置定义为备选位置装配模型中的备选位置成员。使用视图向导创建该装配的图纸视图时，可以选择要在图纸视图中显示的不同位置。

1. 在“工程图”文档中，选择“主页”选项卡→“图纸视图”组→“视图向导”命令 。

   提示:

   要从装配文档创建备选位置装配图纸视图，请从“应用程序”菜单中选择“新建→活动模型的图纸”命令。在“创建图纸”对话框中，确保选中“运行图纸视图创建向导”复选框。

2. 在“选择模型”对话框中，选择已在其中定义备选位置的装配。

3. 在图纸视图创建向导（备选位置装配）中：

   1. 选中一个“主”位置复选框，然后选中一个或多个“备选”位置复选框。

      您可以单击“成员名称”列中的名称，以查看各个位置中的装配预览。

   2. 单击“下一步”继续。

4. 备选位置装配图纸视图的预览显示在图纸中。在默认情况下，这是一个轴测图（正等测图、斜二测视图或正三轴测图）视图方向。执行以下操作之一：

   • 将图纸视图定位至您所需的位置，然后单击以放置该视图。

   • 在命令条上单击“视图方向”按钮，预览并选择另一不同的视图方向，然后单击以放置该视图。

5. 执行以下操作之一：

   • 如果放置轴测图，则“视图向导”命令结束。要放置更多装配视图，请选择“主页”选项卡→“图纸视图”组→“主视图”命令。

   • 如果放置非轴测图，通过移动鼠标并点击鼠标放置每个视图，可以继续折叠更多装配视图。按 Esc 退出命令。

---
