剖视图命令条

创建剖视图后将显示“剖视图”命令条。编辑剖视图时，“图纸视图选择”命令条可用。

有关创建剖视图的更多信息，请参见帮助主题剖视图。

图纸视图样式映射

指定图纸视图将使用预定义样式，该样式是在“QY CAD 选项”对话框的“图纸视图样式”选项卡上设置的。

清除“图纸视图样式映射”按钮后，可以选择并应用各个样式。从“图纸视图样式”列表中选择样式。

图纸视图样式

选择图纸视图的样式。启用“图纸视图样式映射”后，此选项不可用。

填充样式

设置活动填充样式。可用的填充样式符合通常使用的剖面线标准，这种标准过去常被用于表示被截断的材料类型，如钢、铸铁和黄铜。

创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的“填充样式”、“角度”和“间距”选项，编辑切割面上的填充阵列和阴影线。

角度

设置填充阵列的角度。

对于新创建的剖视图，您可以指定阴影线角度自动旋转 90 度，以避免邻近零件的填充阵列相同。您可以在“边显示”选项卡（“QY CAD 选项”对话框）中完成此过程。

创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的“填充样式”、“角度”和“间距”选项，编辑切割面上的填充阵列和阴影线。

间距

调整填充中的图案线的间距。

对于新创建的剖视图，您可以指定阴影线间距自动调整，以避免相邻零件的填充阵列相同。您可以在“边显示”选项卡（“QY CAD 选项”对话框）中完成此过程

创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的“填充样式”、“角度”和“间距”选项，编辑切割面上的填充阵列和阴影线。

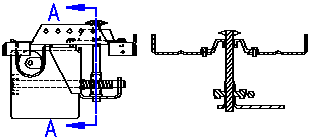

仅剖面

仅显示与切割平面物理相交的几何体。“仅剖面”选项在创建复杂零件或装配的剖视图时很有用；该选项可禁止显示位于切割平面线上方的几何体。用“仅剖面”选项放置的剖视图的处理速度也比标准剖视图快。

当使用“仅剖视”选项创建某一零件的剖视图时，将忽略超越切割平面线的边、面和特征。

当使用“仅剖视”选项创建某一装配的剖视图时，将忽略超越切割平面线的边、面、特征以及零件。

此选项仅在创建剖视图时可用；不能将其应用于以前创建的剖视图。

旋转剖视图

创建一个旋转剖视图。必须选择包含两条或更多条直线的切割平面才能创建此类剖视图。

如果切割平面由多条互不垂直的直线定义，或切割平面中的第一条和最后一条直线不平行，则必须指定是将切割平面中的第一条直线 (A) 还是最后一条直线 (B) 用来定义剖视图旋转的折叠角。选择的直线影响剖视图的放置角度。

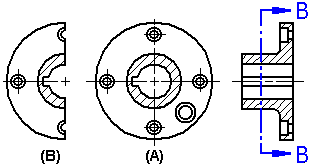

剖面完全模型

创建整个模型的一个剖视图。仅当从现有剖视图创建剖视图时，此选项才可用。设置此选项时，新的剖视图 (A) 将以整个模型为基础。清除此选项时，新的剖视图将以前一剖视图 (B) 的结果为基础。仅当创建一个剖视图时此选项可用。不能将此选项应用于先前创建的剖视图。

模型显示设置

访问图纸视图属性对话框，以便为剖视图设置显示选项。例如，处理某个装配的剖视图时，可以使用“图纸视图属性”对话框上的“显示”选项卡来指定在图纸视图中显示或隐藏哪些零件。

着色选项

指定图纸视图的颜色或灰度、着色和边可见性。
