创建主视图
可以从选择的源视图折叠其他视图。
-
选择“主页”选项卡→“图纸视图”组→“主视图”
。 -
选择一个图纸视图作为源视图。
-
执行以下操作之一折叠此视图：
-
要创建正交视图，单击所选视图的左、右、上或下。这将把所选视图折叠成与最近的视图边成 90 度角。
-
要创建与所选视图方向相关的轴测图，以对角方式单击所选视图的右上角、左上角、右下角或左下角。
-
-
继续放置视图，或右键单击以结束命令。
示例:
如果源视图是垂直视图（例如下面所示的前视图），可以从该视图折叠其他视图，以创建以下八个视图方向。
提示:
-

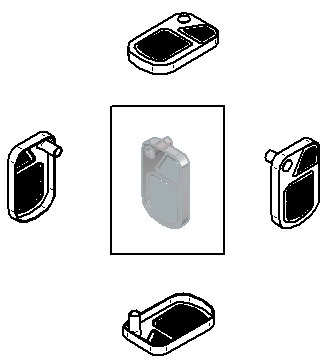

可以从轴测图派生主视图。在这种情况下，可以从四个方向折叠视图：
-
剖视图、向视图和局部放大图对于此命令是无效输入。
-
“图纸视图向导”选项卡中的“动态显示”选项（“QY CAD 选项”对话框）控制折叠视图时是否使用 VHL 预览模式显示图纸视图。可以为每个模型类型和大小设置该选项。有关更多信息，请参见指定图纸视图的预览类型。
