裁剪图纸视图


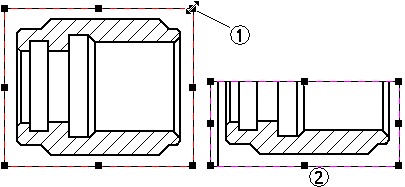

  1. 选择要显示手柄的图纸视图。当将光标移至图纸视图上时，光标发生变化，以显示光标是否在手柄上方 (A)。

  2. 单击手柄，并将它拖动到新位置。图纸视图的显示会发生变化 (B)。

    提示:

    • 在裁剪图纸视图之后，可以使用“图纸视图”快捷菜单中的“取消裁剪”命令来取消裁剪该视图。

    • 除使用“局部放大图”命令放置的图纸视图外，您可以裁剪任何图纸视图。要编辑局部放大区域的显示，必须编辑细节标记。

    • 可以使用“图纸视图属性”对话框的“注释”页中的“显示边界边”选项指定是否在图纸视图边界与模型相交的地方显示边。在现有图纸视图上更改此选项时，该图纸视图会变为过时。可以使用“更新视图”命令更新图纸视图。

图纸视图裁剪 示例：修改图纸视图裁剪边界
