断开视图

使用断开视图命令和局部剖命令，可以在工程图环境中创建断开视图。

• 可以使用局部剖命令 创建局部剖视图。这样会显示零件的内部特征，以便于您进行记录。

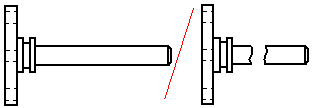

• 可以使用断开视图命令定义要在零件视图中完全移除的区域。这允许您为细长零件创建一个断开视图，以便可以更大的比例来显示它。



  可以使用同一条折线断开从源视图中折叠出（与源视图垂直）的主要、剖面或向视图。使用以下快捷命令：

  • 继承断裂线命令

  • 移除断裂线继承命令

  注释:

  如果使用用户定义轴断开视图，则从断开视图折叠的新视图不会继承断裂线。

  注释:

  如果在创建折叠视图前将折线应用到图纸视图，那么折线将自动被折叠视图继承。

创建断开视图后，用来定义它的轮廓或折线将被隐藏。可以使用原始轮廓或折线修改断开视图，但必须首先显示它们以供选择。

• 要显示用于创建局部剖视图的轮廓，请使用图纸视图属性对话框内常规选项卡中的显示局部剖视图轮廓选项。

• 要显示用于创建断开视图的折线，请取消选择图纸视图选择命令条中的显示断开视图选项 。

还可以使用设置图纸视图深度命令定义一个剪裁平面，以从局部剖视图中移除其他几何体。
