使用零件明细表创建装配图纸的工作流


您可以选择装配模型中定义的模型表示以在图纸视图中显示，如爆炸模型显示配置或 PMI 模型视图。通过以下过程可为具有符号标注零件明细表的装配创建正等测图纸视图。可从装配模型或工程图文档中执行此过程。

  1. 启动图纸视图向导

    在装配文档中，执行以下操作：

    1. 保存装配文档。

    2. 从应用程序菜单，选择“新建”→当前模型的图纸命令。

    3. 在“创建图纸”对话框中，选中“运行图纸视图创建向导”复选框并单击“确定”。

  2. 选择装配模型表示

    选择视图向导命令条上的“选项”按钮，以打开图纸视图创建向导（图纸视图选项），然后从 .cfg、PMI 模型视图或区域列表中选择下列项之一：

    • 要创建爆炸正等测图模型视图，请选择一个已爆炸的模型显示配置 。要了解如何创建爆炸模型配置，参阅自动爆炸装配。

    • 要显示添加到模型的已保存视图中的设计、生产和功能信息，请选择 PMI 模型视图名称 。要了解如何创建 PMI 模型视图，参阅创建 PMI 模型视图。

    • 要在大型装配模型的矩形区域中创建设备和组件的用户定义视图，请选择一个区域名称 。

    • 如果没有预定义的模型表示可供选择或可用于创建用户定义装配视图的任何组合，请选择“无选择”。

  3. 放置初始视图

    默认情况下，装配模型的初始视图是正等测图。可以放置该视图，或者切换到模型的不同视图，方法是在“视图向导”命令条中选择“视图方向”按钮 。

  4. 向图纸视图应用格式

    在放置视图后，可以使用“图纸视图选择”命令条上的选项进行选择和修改。

    例如，可以打开“图纸视图属性”对话框，并使用显示选项卡（“图纸视图属性”对话框）来控制装配中单个零件和子装配的显示。

  5. 检索模型尺寸和注释

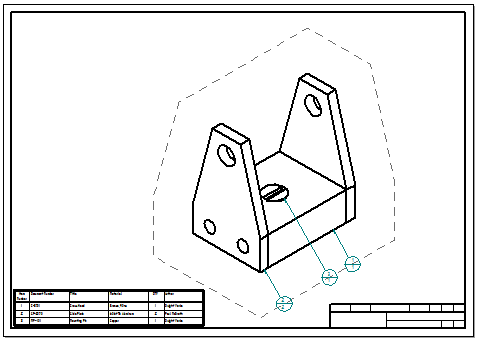

  6. 添加符号标注的零件明细表

    使用“主页”选项卡→“表”组→“零件明细表”命令创建零件明细表。

提示:

  • 您可以在工程图文件中插入图纸，然后创建更多图纸视图（装配零件视图），用来将单个部件、零件和子装配归档至装配模型中。可以在零件视图上添加与整个装配的零件明细表匹配的自动符号标注。要了解如何进行此操作，请参见使用视图向导创建装配零件视图。

  • 您可以将使用零件明细表自动生成的符号标注重新进行排列，使所有符号标注均可见。有关更多信息，请参见使用对齐形状排列注释。

  • 如果零件明细表或装配的图纸视图中缺少零件，请确认在装配文档的“事例属性”对话框中没有关闭这些零件。要了解操作方法，请参见在图纸视图或零件明细表中显示装配事例。

  • 要将显示装配模型项编号方案的零件明细表放置到表和符号标注中，请在“选项”页（“零件明细表属性”对话框）上选中使用装配生成的项号复选框。如果此选项不可用，则需在“项号”页（“QY CAD 选项”对话框）上设置创建项号复选框。

  • 您可以使用简化的装配和子装配版本创建零件明细表。为此，请在“零件明细表属性”对话框中的“列表控制”选项卡上选中使用简化装配选项。

  • 您可以创建备选装配的图纸视图。

创建零件图纸的工作流程 使用视图向导创建零件的图纸视图
