设置对称直径尺寸的格式

通过在尺寸样式中设置以下选项，您可以预定义对称直径尺寸的格式。您还可以使用尺寸属性对话框修改各尺寸。

层叠和分组对称直径尺寸中尺寸文本的位置可以互换，使尺寸更加清晰可见。为此，使用线和坐标选项卡（尺寸样式和尺寸属性）上的错开文本位置选项。

示例:

使用此选项可防止尺寸文本重叠。

错开文本位置

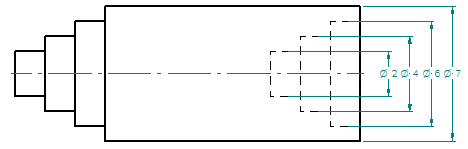

之前

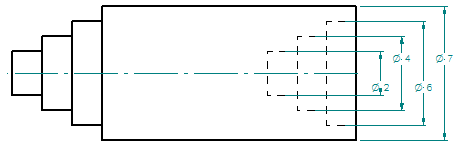

之后

您可以指定对称直径尺寸的尺寸线在所有尺寸文本下延伸。使用线和坐标选项卡上的下划线符号和前缀选项。

示例:

使用此选项可将尺寸线在尺寸符号和尺寸前缀下延伸。

下划线符号和前缀
打开
关

您可以阻止直径符号显示在尺寸线上。使用端符和符号选项卡（尺寸样式和尺寸属性）上的抑制对称直径选项。

示例:

使用此选项来显示或隐藏对称尺寸上的直径符号。

抑制对称直径
已被抑制
已取消抑制
