放置同心直径尺寸


可以放置同心直径尺寸以使其层叠、对齐并从小到大自动排序，与选择几何体的顺序无关。使用此方法时，尺寸自动构成尺寸组。

放置组中的第一个直径尺寸

  1. 选择智能尺寸命令。

  2. 单击要放置直径尺寸的圆弧或圆。

  3. 在智能尺寸命令条上单击同心直径 。

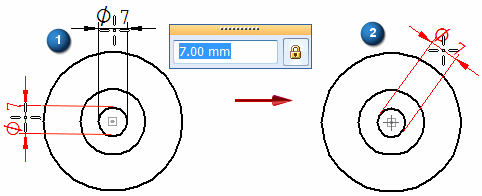

  4. 通过移动光标直到直径尺寸位于所需位置来定义新尺寸组的方向，然后单击以放置它。

    • 方向列表设置为自动、水平/竖直或用 2 点时，尺寸的默认方向与径向几何体 (1) 的中心水平或竖直。

    • 可以按住 Shift 键同时将光标移动到所需方向，将尺寸以角度 (2) 定向。

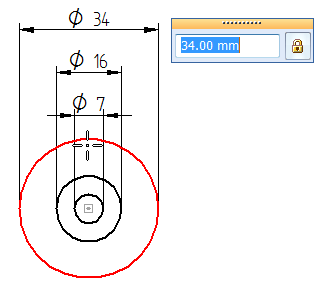

  5. 单击下一个同心圆或圆弧。

    使用第一个尺寸的方向自动放置尺寸。

  6. 单击下一个同心圆或圆弧，放置第三个尺寸。

  7. 继续选择同心几何体在组中放置更多尺寸，或按 Esc 键结束该命令。

将同心直径尺寸添加到组

  1. 选择智能尺寸命令。

  2. 选择与组中其他几何体同心的圆弧或圆同心。

  3. 在命令条上，单击同心直径 。

  4. 选择现有坐标尺寸，将新尺寸与同心尺寸组关联。

  5. 单击以放置新坐标尺寸。

    如果需要，现有尺寸会调整其间距以容纳新尺寸。

提示:

  • 使用同心直径选项创建的同心直径尺寸在对齐组中创建。这意味着您可以：

    • 拖动对齐组中的任何尺寸线，所有尺寸随之调整。可以指向或背离已标注尺寸的几何体移动层叠。

    • 按 Alt 并拖动对齐组中的单个尺寸，独立于组中其他尺寸进行操控。这将从组中分离尺寸。

    • 按住 Shift 键拖动尺寸可以调整其与相邻尺寸之间的间距。不能在较小的相邻尺寸内拖动它。

    • 使用以下命令可以管理尺寸对齐组中尺寸的成员关系：

  • 要提高层叠层叠中的尺寸文本可读性，可以设置“尺寸”样式的线和坐标选项卡上的错开文本位置选项，可以在尺寸属性对话框中对所选尺寸进行修改。

    错开文本位置=开

    错开文本位置=关
